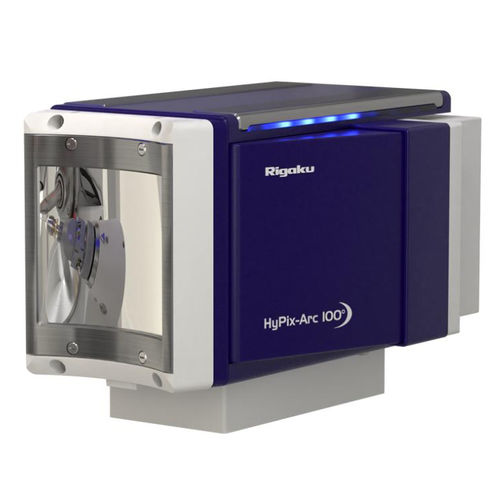

Détecteur de rayons X HyPix-Arc 100°
de positiond'arcde photons

détecteur de rayons X
détecteur de rayons X
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Élément détecté
de position, de rayons X, de photons, d'arc
Application
de surveillance
Autres caractéristiques
de longueur d'ondes

Description

Le HyPix-Arc 100° est un détecteur de rayons X incurvé à comptage de photons hybride (HPC) pour les applications de diffraction de monocristaux. Le HyPix-Arc 100° offre un angle de capture supérieur de 17° par rapport au détecteur plat HyPix 6000. Collectez plus de données en une seule exposition avec moins de distorsion du profil de réflexion : Le détecteur HyPix-Arc 100° offre une couverture angulaire de 100 degrés d'un bord à l'autre. C'est plus que suffisant pour collecter des données complètes de diffraction de monocristaux, conformément aux directives de l'IUCr, même pour la longueur d'onde des rayons X Cu Kα à partir d'une seule position thêta. Les données à angle élevé et à angle faible sont mesurées en même temps, dans les mêmes conditions pour une meilleure mise à l'échelle, des données plus rapides et un temps de dose réduit. Un détecteur incurvé minimise la distorsion des pics en garantissant que, même à des distances courtes entre le cristal et le détecteur, les faisceaux diffractés sont plus proches de la perpendiculaire que ce qui est possible avec une géométrie plate. Comme tous les détecteurs HPC, l'HyPix-Arc 100° offre un comptage direct des photons de rayons X pour chaque photon, une fonction d'étalement de point top-hat à pixel unique, sans bruit de lecture et sans bruit d'obscurité. La taille de pixel de 100 microns permet une meilleure résolution des réflexions pour les longues cellules unitaires ainsi qu'une meilleure analyse des profils de réflexion. L'HyPix-Arc 100° a une fréquence d'images élevée de 100 Hz, ainsi qu'un mode temps mort zéro qui permet une collecte de données sans erreur et sans obturateur. L'avantage de la détection directe de l'HyPix-Arc 100° est qu'aucun scintillateur n'est nécessaire et que la taille du pixel détermine la fonction d'étalement du point plutôt que le blooming qui se produit sur les détecteurs avec un scintillateur. Cela signifie que les réflexions sont plus nettes et plus faciles à résoudre.

---
