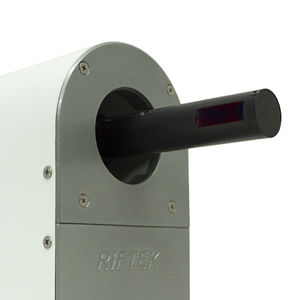

Système de mesure de diamètre RF096-Dmin/Dmax-SP

de géométriede distancede lumière

Le système est conçu pour scanner et mesurer sans contact les diamètres internes des tuyaux et pour l'inspection visuelle des surfaces internes. Le système fonctionne comme suit. Le système est placé à l'intérieur du tuyau, la distance entre les sections mesurées est spécifiée dans le programme de contrôle. Le système se déplace séquentiellement jusqu'aux positions de contrôle requises. Des capteurs laser rotatifs mesurent la distance par rapport à la surface de la conduite. Les coordonnées polaires de la surface (la distance par rapport à l'axe de rotation mesurée par les capteurs et l'angle de rotation correspondant) sont transmises au PC pour le calcul des paramètres géométriques requis de la conduite. Les images de la surface intérieure sont accumulées sur une carte mémoire, puis transférées vers un ordinateur.
