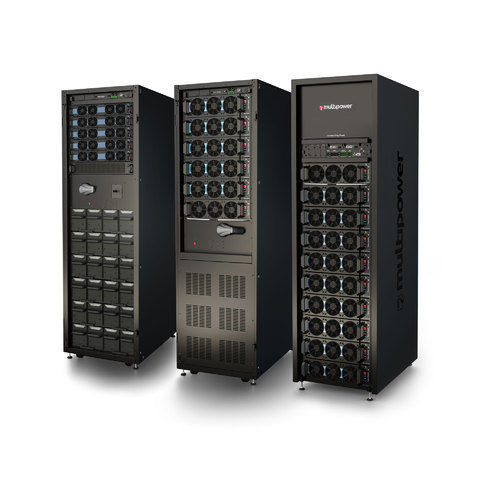

UPS à double conversion Multi Power2

on-lineACtriphasé

Présentation
Le Multi Power2 (MP2 et M2X) est l'évolution des plateformes UPS modulaires Riello, offrant une densité de puissance accrue, une intégration simplifiée pour installations neuves ou existantes, une meilleure efficacité opérationnelle et une flexibilité de configuration pour réduire l'investissement initial et les coûts d'exploitation. Son architecture modulaire et ses différentes configurations d'armoire permettent d'adapter la solution aux besoins de charge pour éviter le surdimensionnement et garantir des performances optimales.

Points forts

• Rendement AC/AC très élevé
• Haute disponibilité grâce à la redondance modulaire
• Scalabilité sans risque et possibilité de mise en parallèle
• Smart Modular Architecture (SMA)
• Compatibilité avec plusieurs technologies de batteries

Caractéristiques et fonctionnalités
La plate‑forme Multi Power2 supporte des Power Modules échangeables à chaud, disponibles en plusieurs tailles et en technologie carbure de silicium (SiC) pour réduire les besoins de refroidissement et augmenter la densité de puissance. Les modules peuvent atteindre jusqu'à 98.1% d'efficacité en double conversion ON LINE. Le mode EFFICIENCY CONTROL active uniquement le nombre nécessaire de modules pour maintenir un haut rendement à faibles charges tout en assurant la redondance requise. Le système fonctionne jusqu'à 40 °C sans réduction de puissance et permet l'insertion à chaud des modules pour augmenter la puissance sans interrompre la charge. Différents types d'armoires (ventilation arrière ou supérieure) et batteries modulaires intégrées sont disponibles. Les composants principaux sont modulaires et facilement remplaçables pour minimiser les interventions sur site et les temps d'arrêt.

Configurations disponibles

• PCM : solution très compacte avec bypass manuel intégré.
• PC0 : unité fournie sans interrupteurs pour simplifier l'intégration avec l'infrastructure électrique existante ; disponible avec ventilation par le haut.
• PCS : solution entièrement intégrée avec entrée principale, bypass, bypass manuel, interrupteurs de sortie et ventilation par le haut.
• CBC 6 : armoire compacte incluant temps de secours interne, bypass manuel et commutateur de batterie intégré.

Caractéristiques techniques (sélection)

• Exemple d'armoire : M2X 120 PCS
• Puissance nominale du module (PM) : 15 / 30 kW
• Puissance nominale de la solution (exemple) : 120 kW
• Facteur de puissance de sortie : 1
• Parallélisable : jusqu'à 6 unités
• Emplacements PM : 5
• Disposition cabinet : 4+1 M2X 30 PM BLUE ou 5× M2X 15 PM / PM BLUE
• Commutateurs : Manual Bypass, DC Switch (avec batteries internes)
• Tension d'entrée : 380 / 400 / 415 V triphasé + N (4 fils)
• Plage de tension d'entrée : 240–480 V (conditions applicables)
• Fréquence d'entrée : 50–60 Hz (tolérance 40–72 Hz)
• Facteur de puissance d'entrée : 0.99
• THDi : <3%
• Puissance de sortie nominale : 120000 VA (120000 W)
• Batteries acceptées : VRLA, NiCd, Li‑Ion, Supercaps
• Armoire batterie modulaire externe : MPW 170 BTC, jusqu'à 9×4 BU
• Communication : écran tactile 10'', barre LED statut, 3 emplacements pour interfaces, 10 entrées / 8 sorties
• Indice de protection : IP20 (protection au toucher)
• Rendement AC/AC : jusqu'à 98.1% (PM 30 BLUE ON LINE)
• Niveau sonore (à 1 m) : <60 dB (conditions applicables)
• Température de fonctionnement : 0 °C – +40 °C
• Dimensions (exemple) : 1590 × 600 × 940 mm ; Poids (exemple) : 301 kg
