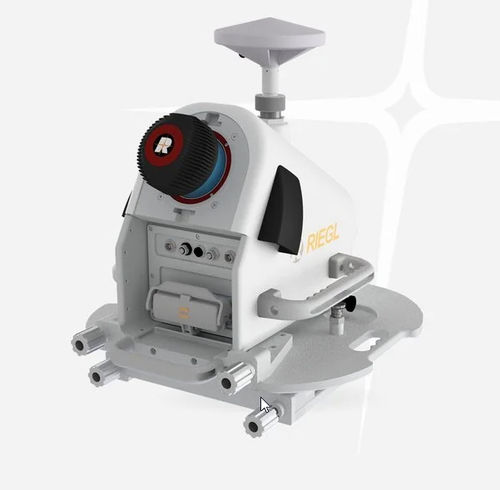

Système de scanning 2D VMQ-3HA

pour la mesure de longues distancespour applications minièrespour topographie

Détails du produitLe RIEGL VMQ-3HA est un système de cartographie à scanner unique, compact et économique, bien adapté à une variété d'applications cartographiques mobiles.Vue d'ensemble du systèmeLe système consiste en une tête de mesure compacte avec un système de fixation rapide pour un montage pratique. Une plaque pivotante permet des angles de montage multiples afin d'optimiser le champ de vision du système. La partie centrale du système est le capteur LiDAR VUX-3HA entièrement intégré, qui fournit 3 millions de mesures et jusqu'à 400 lignes de balayage par seconde, pour des performances exceptionnelles dans les applications mobiles.Caractéristiques principalesFréquence de répétition des impulsions laser élevée, jusqu'à 3 MHzJusqu'à 400 balayages par secondePortée de mesure maximale : 500 mFonctionnement sans danger pour les yeux selon la classe laser 1Champ de vision : 360°Capacité de cibles multiplesIntégration optionnelle de 4 camérasPrincipales applicationsCartographie des infrastructures de transportMesure de la surface des routesCartographie HD pour les véhicules autonomesModélisation des villesCapture rapide des chantiers de construction et des matériaux en vracCartographie SIG et gestion des actifsMesurage sur siteMesurage des mines à ciel ouvertDonnées techniquesTaux de mesure effectif300 kHz1000 kHz1800 kHz3000 kHzPortée maximale, réflectivité de la cible p ermet d'effectuer des mesures de la surface de la route. Portée, réflectivité cible p ≥ 80% m280 m250 m200 mMax. Portée, réflectivité de la cible p ≥ 10%180 m100 m90 m70 mPortée minimale1 m1 m1 m1 mMax. Nombre de cibles par impulsion311588Exactitude / Précision3 mm / 2 mm3 mm / 2 mm3 mm / 2 mm3 mm / 2 mmPackages logicielsRiPROCESSRiACQUIRERiUNITESbibliothèques spéciales : RiVLib, RDBLibPlugins : RiMAP Plugin pour ArcGISSéchantillons de nuages de points sélectionnés : http://data.riegl.international/Characteristics / Spécifications techniquesSystème de cartographie mobile à scanner unique et à grande vitesseTête de mesure compacte avec système de fixation rapidePlaque pivotante pour de multiples angles de montageIntégration optionnelle de jusqu'à 4 camérasCapteur LiDAR : VUX-3HA3 millions de mesures par secondeJusqu'à 400 lignes de balayage par secondeDistance de mesure maximale : 500 ml Laser classe 1 (sans danger pour les yeux)Champ de vision : 360°Capacité de cibles multiplesTaux de mesure effectifs : 300/1000/1800/3000 kHzExactitude : 3 mmPrécision : 2 mmDistance minimale : 1 mNombre maximal de cibles par impulsion : jusqu'à 31
