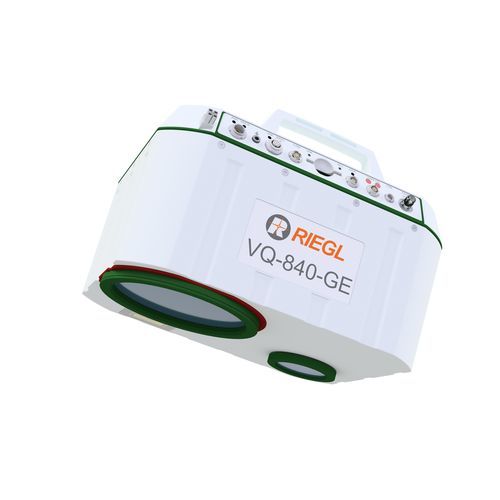

Scanner 3D VQ-840-GE

pour la mesure de longues distanceslaserLIDAR

Le RIEGL® VQ-840-GE est un scanner laser aéroporté compact entièrement intégré pour les levés topographiques et bathymétriques combinés. Sa conception compacte et très légère facilite son intégration dans les drones. Le système peut être proposé en option avec un système INS/GNSS intégré et calibré en usine et une caméra optionnelle. Le scanner effectue des mesures de distance laser pour le relevé de la topographie sous-marine à l'aide d'un faisceau laser vert étroit et visible, émis par une source laser pulsée. Sous réserve de clarté, à cette longueur d'onde particulière, le faisceau laser pénètre l'eau, ce qui permet de mesurer des cibles submergées. La mesure de la distance est basée sur la mesure du temps de vol avec des impulsions laser très courtes, puis sur la numérisation de l'écho et le traitement en ligne de la forme d'onde. Le faisceau laser est dévié selon un schéma de balayage elliptique et frappe la surface de l'eau à un angle d'incidence à faible variation. Le VQ-840-GE peut être complété par un capteur de navigation inertielle pour une estimation ultérieure de la position et de l'orientation de l'instrument. En option, un appareil photo numérique à haute résolution peut être intégré pour compléter les données obtenues par le scanner laser. La structure mécanique interne robuste et le boîtier étanche à la poussière et aux éclaboussures permettent un fonctionnement à long terme sur des plates-formes aéroportées, en particulier les drones.
