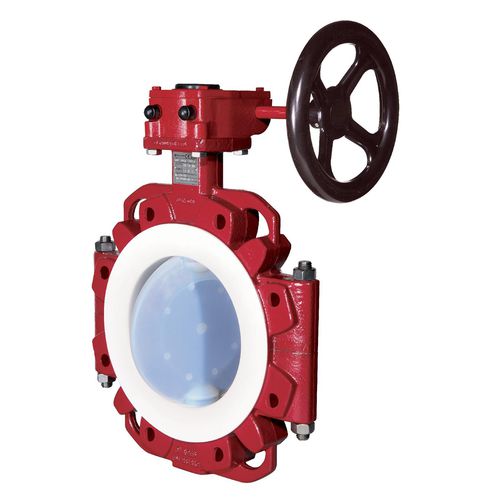

Vanne type lug NK seriespapillonavec volantd'arrêt
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- papillon
- Actionnement
- avec volant
- Fonction
- d'arrêt
- Corps
- à bride, type lug, concentrique, revêtue en PFA, revêtue en PTFE
- Autres caractéristiques
- ISO, DIN, à double effet
- DN
Max: 1 000 mm
(39,37 in)Min: 50 mm
(1,969 in)- Pression
10 bar
(145 psi)- Température
Max: 200 °C
(392 °F)Min: -40 °C
(-40 °F)
Description
Caractéristiques
-Double action, étanchéité supérieure et inférieure auto-ajustable et sans entretien - grande variété de combinaisons de disques / corps possibles
-Durable grâce à une combinaison optimale de matériaux : revêtement PTFE et disque PFA
-Fiabilité maximale grâce à la triple étanchéité de la tige
-Coûts d'exploitation réduits au minimum
Caractéristiques techniques
-Conception - ISO/DIN
-Pression nominale = 10 bar
-Revêtement du disque = PFA
-Revêtement du corps = PTFE
-Option revêtement du corps = PTFE modifié
-Matériau du boîtier = EN-JS 1049 / ASTM A395
-Face à face = DIN EN 558-1 et ISO 5752 série 1, API 609 Tableau 1, MSS SP-67 Tableau 3
-Brides selon ISO 7005-2, type B ou brides percées selon ASME B16.5 classe 150, face surélevée
-Plage de température = -40 °C à +200 °C (-40 °F à 400 °F)
-Certifications = Directive européenne sur les équipements sous pression 2014/68/EU, Loi allemande sur la qualité de l'air (TA-Luft), SIL
---
