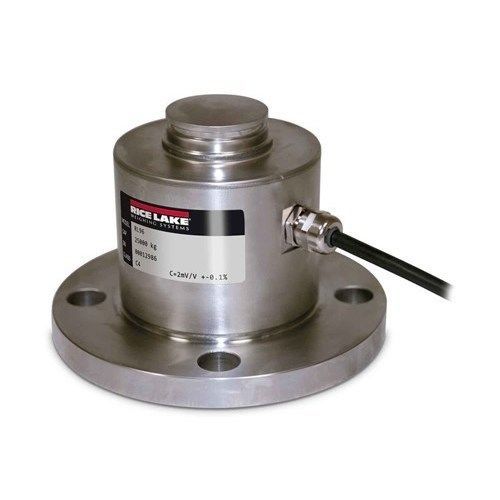

Capteur de force en compression RL96

canister2 mV/VIP69K

Présentation

• Capacités de 15 tonnes à 200 tonnes
• Finition en acier inoxydable
• Joint soudé
• Indice de protection IP69K

Homologations

• OIML R60

Dimensions (mm)
Capacité nominale | A | B | C | D | E
15–40 t | 150 | 44 | 104 | 18 | 12
50–200 t | 200 | 56 | 142 | 18 | 17

Informations clés sur le produit

• Sortie pleine échelle : 2,0 mV/V
• Résistance de sortie : 700 ohms
• Résistance d'entrée : 800 ohms
• Finition matériau : Acier inoxydable
• Température d'utilisation : -10°C à 40°C
• Type d'étanchéité : Joint soudé, IP69K
• Surcharge admissible : 150%
• Alimentation nominale : 15 V
• Erreur combinée : 0,02%
• Résistance d'isolement : >5 000 mégohms
• Longueur de câble : 5 m
• Construction du câble : PVC
• Code couleur du câble : Rouge = + Excitation; Noir = - Excitation; Vert = + Signal; Blanc = - Signal; Jaune = + Sense; Bleu = - Sense
• Garantie : Garantie limitée d'un an

Références / Articles disponibles

• Part #161223 — Capteur de charge, CSR RL96 15 ton, acier inoxydable, IP68, 2 mV/V, 700 ohm, OIML R60
• Part #161224 — Capteur de charge, CSR RL96 20 ton, acier inoxydable, IP68, 2 mV/V, 700 ohm, OIML R60
• Part #161225 — Capteur de charge, CSR RL96 25 ton, acier inoxydable, IP68, 2 mV/V, 700 ohm, OIML R60
• Part #161226 — Capteur de charge, CSR RL96 30 ton, acier inoxydable, IP68, 2 mV/V, 700 ohm, OIML R60
• Part #161227 — Capteur de charge, CSR RL96 35 ton, acier inoxydable, IP68, 2 mV/V, 700 ohm, OIML R60
• Part #161229 — Capteur de charge, CSR RL96 50 ton, acier inoxydable, IP68, 2 mV/V, 700 ohm, OIML R60
• Part #161230 — Capteur de charge, CSR RL96 75 ton, acier inoxydable, IP68, 2 mV/V, 700 ohm, OIML R60
• Part #161231 — Capteur de charge, CSR RL96 100 ton, acier inoxydable, IP68, 2 mV/V, 700 ohm, OIML R60

Caractéristiques / Spécifications

• Sortie pleine échelle : 2,0 mV/V
• Résistance de sortie : 700 ohms
• Résistance d'entrée : 800 ohms
• Finition matériau : Acier inoxydable
• Température d'utilisation : -10°C à 40°C
• Type d'étanchéité : Joint soudé, IP69K
• Surcharge admissible : 150%
• Alimentation nominale : 15 V
• Erreur combinée : 0,02%
• Résistance d'isolement : >5 000 mégohms
• Longueur de câble : 5 m
• Construction du câble : PVC
• Code couleur du câble : Rouge = + Excitation; Noir = - Excitation; Vert = + Signal; Blanc = - Signal; Jaune = + Sense; Bleu = - Sense
• Garantie : Garantie limitée d'un an
