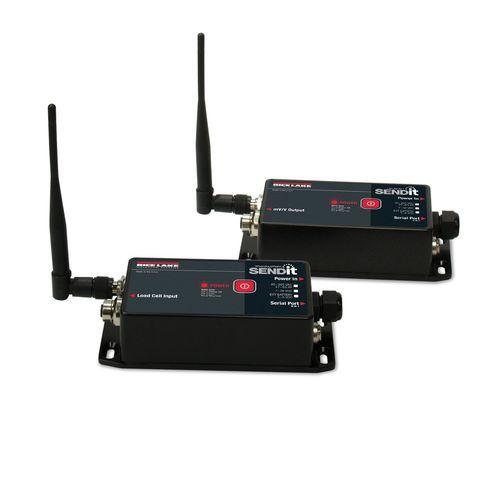

Transmetteur pour capteur de force pour télémétrie SENDit™

sans filnumérique

Aperçu du produit

• Système d'interface sans fil permettant de connecter des cellules de charge à des indicateurs de poids numériques standard pour des installations à distance ou difficiles d'accès
• L'émetteur fournit la tension d'excitation aux cellules de charge (+4,8 VCC) ; compatible avec configurations 16 × 350 Ω ou 32 × 700 Ω
• Chaque paire émetteur/récepteur est appairée RF et ne perturbera pas d'autres ensembles
• Connectivité RS-232 en duplex intégral ; câble RS-232 inclus avec l'émetteur et l'ensemble appairé
• Antenne standard articulée 1/2 onde 2 dBi ; kit d'antenne distante en option

Applications

• Pesee industrielle, surveillance à distance et systèmes mobiles
• Intégration avec indicateurs existants, API ou systèmes d'acquisition via RS-232
• Installations sur site nécessitant des boîtiers IP66 et de larges plages de température de fonctionnement

Avertissement produit
AVERTISSEMENT : Cancer et troubles de la reproduction (California Proposition 65)

Pièces et configurations disponibles

• 160331 — SENDIT TRANSMITTER 5-6VDC
• 160338 — SendIt RECEIVER 5-6VDC
• 165312 — SendIt System Pair (RF Matched pair, 1 Load Transmitter, 1 Load Receiver 5-6.5VDC Input)
• 162172 — Battery Charger 6V SLA 7000/7001
• 162173 — Battery 6V SLA 7000/7001
• 162175 — Enclosure Battery 6V SLA 7000/7001
• 145548 — CORDSET IP68 4 PIN MALE SHIELDED 4 METER
• 150964 — CABLE ASSY, SERIAL I/O DCE D9 SOCKETS 8000
• 150965 — CABLE ASSY, SERIAL I/O DTE D9 PINS 8000
• 160109 — PWR ADAPTER 12W 6VDC WALL MOUNT, Universal Input 90-264VAC, 2.1mm coax power plug
• 162177 — Cordset IP68 4 Pin Male Shielded 2 Meter (6.56 feet)
• 162184 — CONN M12 4 PIN MALE FIELD WIREABLE 4-6mm CABLE OD STRAIGHT
• 162185 — CONN M12 4 PIN MALE FIELD WIREABLE 6-8mm OD STRAIGHT
• 162186 — CONN M12 4 PIN MALE FIELD WIREABLE 4-6mm OD RIGHT ANGLE
• 162187 — CONN M12 4 PIN MALE FIELD WIREABLE 6-8mm OD RIGHT ANGLE
• 162178 — Option Kit Remote Antenna 7000/7001 (Uses Standard Antenna)

Ressources / Téléchargements (disponibles)

• Fiche catalogue produit (PDF)
• Manuel d'installation (PDF)
• Documentation commerciale (PDF)
• Addendum de calibration / documentation d'étalonnage (PDF)
• Informations Wi‑Fi / questionnaire produit (PDF)
• Utilitaires logiciels et firmware (téléchargeables)
• Vidéos / webinaires (présentations et aperçu produit)

Caractéristiques techniques

• Alimentation : 5 à 6 VCC
• Tension d'excitation : l'émetteur fournit +4,8 VCC ; prend en charge 16 × 350 ohm ou 32 × 700 ohm
• Fréquence / radio : spectre étalé à séquence directe 2,4 GHz, 802.15.4 sans licence
• Antenne standard : 1/2 onde 2 dBi, articulée
• Portée effective : généralement 30 à 90 m (peut varier selon l'environnement ; portées plus longues possibles)
• Protection des circuits : protection RFI, EMI, ESD
• Ports de communication : RS-232 en duplex intégral (câble RS-232 inclus avec l'émetteur et l'ensemble appairé)
• Température de fonctionnement : -40 °F à 185 °F (-40 °C à 85 °C)
• Indice / matériau : NEMA Type 4 (IP66) ; aluminium avec finition peinture cuite noire (modèle cube mural exclu de cette classification)
• Garantie : garantie limitée de deux ans
