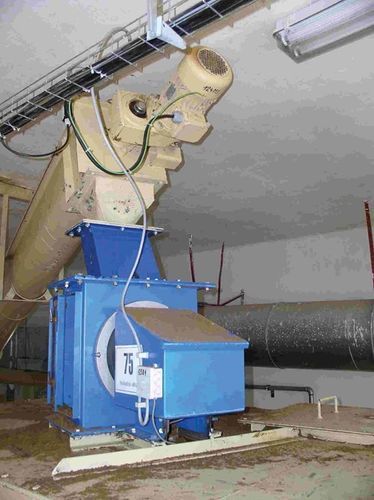

Débitmètre massique IFM30

pour solidesà brideen acier inoxydable

Vue d'ensemble

• Pas de pièces mobiles; élément de détection monté dans le boîtier du capteur
• Trappe d'accès pour inspection et maintenance
• Un seul modèle de capteur couvre toutes les plages de mesure
• Construction : acier doux (options : SS304, SS316, qualité alimentaire)
• Option ATEX disponible pour II2D et II3D (Zone 21 et 22)
• Système complet : capteur IFM30, plaque de détection IFP30, boîtier IFH30, intégrateur WE302D

Applications

• Mesure continue de débit massique dans les systèmes de convoyage de solides en vrac (buses, trémies, convoyeurs pneumatiques)

Description
Le débitmètre à impact IFM30 mesure la force d'impact du matériau sur une plaque de détection et convertit cette force en un signal proportionnel au débit massique. La conception sans pièces tournantes réduit les besoins de maintenance et améliore la fiabilité pour les installations de manutention des solides. Avec des composants certifiés ATEX, le système peut être utilisé en zones dangereuses (II2D / II3D, Zone 21/22).

Composants du système

• Capteur d'impact IFM30
• Plaque de détection IFP30 (300×300 mm)
• Boîtier IFH30
• Intégrateur de débit (modèle WE302D)

Spécifications du système de débit à impact
Matériau : acier doux (options : SS304, SS316, qualité alimentaire)
Bride et membrane : caoutchouc
Cellule de charge : aluminium standard ; versions optionnelles en inox ou ATEX disponibles
Alimentation : 5–15 VDC (stabilisé par l'électronique)
Sortie signal : 2 mV/V à 100 % de charge
Boîte de jonction : plastique ABS (modèle JBS)
Dimensions (plaque et boîtier) : 300 × 300 mm
Garantie : garantie limitée d'un an

Pièces disponibles / exemples

• Capteur d'impact IFM30-MD3, capacité 60 m3/h
• Plaque d'impact IFP30-MD
• Boîtier de plaque IFH30-MD

Caractéristiques / spécifications techniques

• Options de matériaux : acier doux, SS304, SS316, qualité alimentaire
• Pas de pièces mobiles ; élément de détection monté dans le boîtier ; trappe d'accès
• Conception unique de capteur pour plusieurs plages de mesure
• Option ATEX pour Zone 21/22 (II2D/II3D)
• Besoin en alimentation : 5–15 VDC (stabilisé)
• Signal : 2 mV/V à pleine échelle
• Cellule de charge : aluminium standard ; inox/ATEX en option
• Boîte de jonction : ABS (modèle JBS)
• Dimensions plaque/boîtier : 300 × 300 mm
• Garantie : 1 an (limitée)
