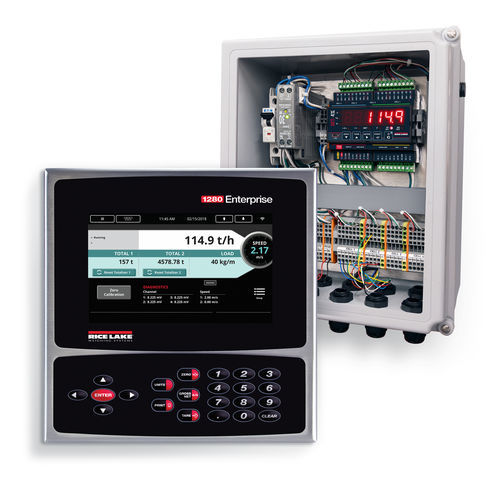

Intégrateur pour bascules intégratrices SCT-4XD

4 canaux

Aperçu

• Terminal 1280 avec serveur web et menus de configuration système
• Gère jusqu'à quatre cellules de charge (une balance)
• Double encodeur et sorties pour application automatique de poids d'essai
• Port Micro-USB pour configuration, diagnostic et sauvegarde (logiciel RL Tools)
• Toutes les données et réglages de chaque balance disponibles via fieldbus intégré (non disponible sur modèles AN)
• Borniers amovibles pour simplifier le câblage en armoire électrique
• Alimentation avec protections adaptées à l'environnement industriel

Options

• Fieldbus : EtherNet/IP™, PROFINET IO, Modbus TCP/IP
• Sortie analogique

Description produit
Le SCT-4XD est un intégrateur haute vitesse conçu pour piloter jusqu'à quatre cellules de charge, capable de lire deux encodeurs de vitesse et de gérer deux totalisateurs. Associé au terminal 1280, il offre une interface tactile résistive et intuitive pour le diagnostic en temps réel et les données process. Deux modes de fonctionnement, mesure sur bande ou mesure de flux solide, permettent une adaptation aux applications de pesage en continu et de matériaux en vrac. Le terminal 1280 intègre un serveur web pour accès distant et configuration sur site.

Homologations / Avertissements
AVERTISSEMENT : Cancer et troubles de la reproduction - California Proposition 65

Caractéristiques techniques

• Alimentation : 100 à 240 VAC ; 50/60 Hz ; 11 à 30 VDC
• Consommation : 60 W
• Tension d'excitation : 10 VDC (±5 VDC) ; 16 × 350 Ω ou 32 × 700 Ω par carte A/N
• Plage d'entrée analogique : -60 mV à 60 mV
• Sensibilité du signal analogique : 0,3 μV/compte minimum à 7,5 Hz–120 Hz ; 1,0 μV/compte recommandé
• Fréquence d'échantillonnage A/N : 7,5 à 960 Hz, sélectionnable par logiciel
• Résolution : Interne : 8 000 000 comptes ; Affichage : 1 000 000
• Linéarité système : ±0,01 % pleine échelle
• E/S numériques : Huit canaux sur carte CPU ; cartes d'extension E/S 24 canaux en option
• Ports de communication : Ports 1 et 2 : RS-232 full duplex avec CTS/RTS, RS-422/485 ; Débit : 1200–115200 ; Port 3 : USB 2.0 Device (Micro) ; USB host : 2 × Type A max 500 mA ; Ethernet : 10/100 Auto-MDIX ; Sans fil : 802.11 b/g/n 2,4 GHz
• Module embarqué : Filtres sélectionnables (trois étapes, adaptatif ou amortissement) ; OS Embedded Linux® ; 8 GB eMMC (système) ; 1 GB DDR3 RAM ; Base de données embarquée SQLite 460 MB ; micro-SD jusqu'à 32 GB (vendue séparément)
• Affichage : 7 pouces, 800 × 480 px, 500 ou 1 000 NIT
• Touches/boutons : Clavier membrane 22 touches, boutons tactiles, clavier à l'écran ; USB pour clé, clavier, imprimante
• Température : Certifié : 14 °F à 104 °F (-10 °C à 40 °C) ; Fonctionnement : -4 °F à 131 °F (-20 °C à 55 °C)
• Indice/protection : Universel : IP69K
• Immunité CEM : 10 V/m
• Poids : Boîtier universel : 11 lb (4,9 kg)
• Garantie : Deux ans limitée
• Dimensions SCT-4XD :
  A : 4,17 in (106 mm)
  B : 1,77 in (45 mm)
  C : 3,54 in (90 mm)
  D : 1,38 in (35 mm)
  E : 1,77 in (45 mm)
  F : 1,30 in (33 mm)
  G : 0,54 in (14 mm)
  H : 2,28 in (58 mm)
  I : 0,20 in (5 mm)
  J : 0,59 in (15 mm)
  K : 0,39 in (10 mm)
• Dimensions boîtier SCT-4XD :
  A : 10,50 in (267 mm)
  B : 8,00 in (203 mm)
  C : 13,12 in (333 mm)
  D : 12,50 in (318 mm)
  E : 6,26 in (159 mm)
• Dimensions indicateur universel 1280 :
  A : 10,86 in (276 mm)
  B : 9,00 in (229 mm)
  C : 9,24 in (235 mm)
  D : 4,97 in (126 mm)
  E : 9,00 in (229 mm)
  F : 12,50 in (318 mm)
  G : 5,25 in (133 mm)
