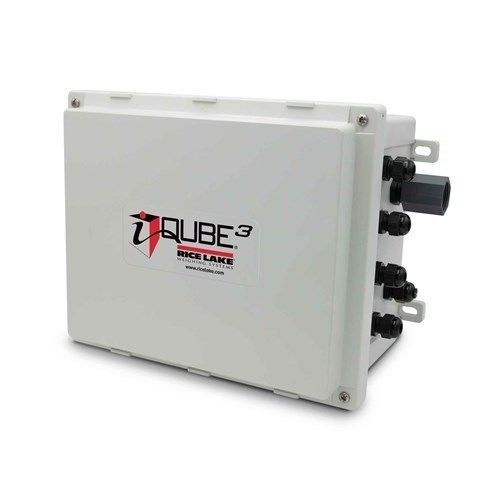

Boîte de dérivation NEMA 4X iQUBE³

en polycarbonateen inoxpour capteur de force

Présentation
Le boîtier de jonction iQUBE³ convertit les signaux analogiques des cellules de pesée en une sortie numérique stable et intègre des diagnostics pour signaler l'état des cellules, les tensions et les conditions d'erreur. Il améliore l'immunité au bruit et prend en charge une configuration plug-and-play pour faciliter la maintenance des balances et accélérer le dépannage.

Caractéristiques clés

• Conçu pour les systèmes de pesage utilisant l'indicateur 1280 Enterprise™ Series
• Carte CPU iQUBE³ avec quatre canaux A/D, emplacement SD, RS232/485, quatre E/S numériques, Ethernet TCP/IP (filaire) et USB‑C
• La CPU permet de mettre en réseau jusqu'à cinq cartes iQUBE³ à quatre canaux (24 canaux A/D au total) pour connecter jusqu'à quatre balances séparées
• Routines de diagnostic pour les erreurs de pesage et la santé globale du système
• Détection de surcharge, sous-charge, décalage de référence zéro, dérive, bruit et conditions de déséquilibre
• LEDs d'état embarquées avec indication bicolore pour la santé des cellules
• Émulateur de cellule pour compenser une cellule défaillante et maintenir l'exploitation
• Algorithme Cal‑Match® pour l'ajustement automatique et l'étalonnage en une seule passe à l'aide de masses d'essai (arrêt au-dessus de chaque cellule)
• Deux emplacements d'options pour extensions d'E/S ou de communication

Options

• Interface fibre optique
• Sortie analogique : résolution 16 bits, 0 à 10 VDC, 0 à 20 mA, 4 à 20 mA
• Relais ou extensions série (deux RS-232 ou RS-422/485)
• Carte de résistance de pont

Applications

• Balances routières et ferroviaires
• Balances de cuve et de trémie
• Systèmes de pesage multi-canaux et distribués

Homologations

• NTEP 25-041
• Measurement Canada (en attente)
• cULus (en attente)
• Marquage CE (en attente)

Dimensions (coffrets sélectionnés)
Acier inoxydable : A : 13.50 in (343 mm) • B : 12.28 in (312 mm) • C : 12.75 in (324 mm) • D : 10.28 in (261 mm) • E : 8.00 in (203 mm) • F : 6.29 in (160 mm) • G : 6.20 in (157 mm)
Polycarbonate petit : A : 12.13 in (308 mm) • B : 11.45 in (291 mm) • C : 10.51 à 11.30 in (267 à 287 mm) • D : 9.32 in (237 mm) • E : 5.98 in (152 mm) • F : 6.95 in (176 mm) • G : 6.71 in (170 mm)
Polycarbonate grand : A : 14.13 in (359 mm) • B : 13.46 in (341 mm) • C : 12.52 à 13.31 in (318 à 338 mm) • D : 11.36 in (289 mm) • E : 7.99 in (203 mm) • F : 7.02 in (178 mm) • G : 6.79 in (172 mm)

Caractéristiques techniques

• Voltage d'entrée : AC 100 à 240 VAC, 50/60 Hz ; DC 9 à 36 VDC
• Plage d'entrée du signal analogique : -51 à +51 mV
• Sensibilité du signal analogique : 0.3 µV/grad à 30 Hz ; 0.5 µV/grad à 100 Hz ; 1.2 µV/grad à 500 Hz
• Taux d'échantillonnage A/D : 2.5 à 500 Hz (sélectionnable)
• E/S numériques : Quatre par carte pour commande par bouton-poussoir, contrôle de consigne ou état de cellule ; 24 mA par E/S à 5 V
• Ports de communication : RS-232 / RS-422 / RS-485 ; USB‑C ; Ethernet TCP/IP filaire standard ; option Ethernet sans fil
• Entrées cellule de pesée : Connectez jusqu'à 24 cellules (quatre par carte)
• Excitation des cellules : 3.3 VDC, 38 mA maximum par canal ; supporte jusqu'à 24 × 350 ohm
• Indice / matériau : Boîtier polycarbonate (NEMA Type 4X) ; boîtier acier inoxydable (NEMA Type 4X) avec couvercle à charnière
• Température : Certifié : 14 °F à 104 °F (-10 °C à 40 °C) ; Fonctionnement : -40 °F à 140 °F (-40 °C à 60 °C) ; Stockage : -40 °F à 158 °F (-40 °C à 70 °C)
• Garantie : Garantie limitée de deux ans
