Brillancemètre DOI CCM

orange peelHazeà deux angles

Présentation

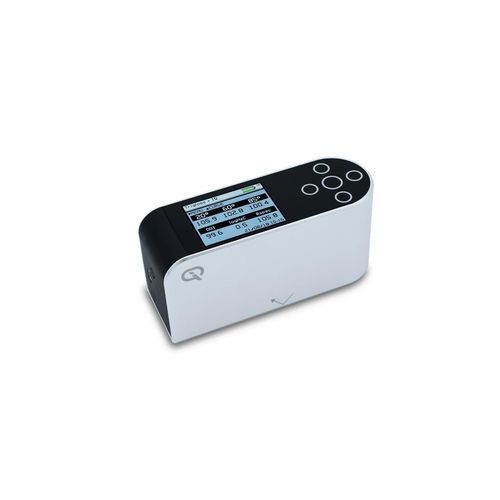

Le Rhopoint IQ Concrete Clarity Meter (CCM) est un instrument portable destiné à profiler la qualité d'image réfléchie sur le béton poli et d'autres surfaces à haute réflectance. Il quantifie le Distinctness of Image (DOI), le Reflectance Haze, RSpec/RIQ et la brillance multi‑angle (20/60° et 20/60/85° sélectionnable) pour détecter des effets d'apparence tels que la brume, l'effet peau d'orange et les ondulations de surface non pris en compte par les glossmètres monoculaires.

Principales capacités

• Mesure portative du DOI (Distinctness of Image), du RIQ (Reflected Image Quality) et de RSpec
• Mesure du Reflectance Haze pour évaluer la diffusion de surface
• Brillance multi‑angle : 20/60° et option 20/60/85° pour une large plage dynamique
• Capture simultanée de plusieurs paramètres avec horodatage
• Transfert Bluetooth et génération de PDF personnalisés via l'application Quick Report

Ce qu'il mesure

• Brillance 20/60° et 20/60/85°
• RSPEC
• Reflectance Haze
• Reflected Image Quality (RIQ)
• Distinctness of Image (DOI)

Fonctionnement et construction

• Écran couleur lisible avec réglage de luminosité
• Interface utilisateur capacitive 6 boutons pour une utilisation rapide
• Boîtier, optiques et support standard en aluminium pour robustesse
• Support d'étalonnage intégré avec détecteur en position pour assurer un étalonnage fiable

Quick Report App (données et rapports)
L'application Quick Report permet le transfert Bluetooth, la configuration de modèles, la définition des points de mesure et la génération de PDF brandés. Les mesures, images et modèles personnalisés peuvent être combinés sur mobile ou bureau pour accélérer la création de rapports.

Conseils de mesure (exemple)
Minimum typique : trois tests pour des surfaces jusqu'à 1 000 ft² et un test supplémentaire par tranche de 1 000 ft² (ou fraction). Utiliser la valeur moyenne pour l'évaluation de conformité.

Spécifications techniques

• Fonctions de mesure : brillance 20° / 60° / 85° (configurable), RSPEC, DOI, Reflectance Haze, RIQ
• Brillance 20° : 0–100 GU et 100–2000 GU. Répétabilité : 0,2 GU (0,2%). Reproductibilité : 0,5 GU (0,5%*). Résolution : 0,1 GU. Zone de mesure : 6 mm × 6,4 mm. Normes : ISO 2813, ASTM D523, ISO 7668, ASTM D2457, DIN 67530, JIS Z 8741
• Brillance 60° : plages 0–10, 10–100, 100–1000 GU. Répétabilité : 0,1–0,2 GU. Reproductibilité : 0,2–0,5 GU (0,5%*). Résolution : 0,1 GU. Zone de mesure : 6 mm × 12 mm
• Brillance 85° : 0–100 GU et 100–199 GU pour haut brillant. Répétabilité : 0,2 GU. Reproductibilité : 0,5 GU. Résolution : 0,1 GU. Zone de mesure : 4,4 mm × 44 mm
• Haze (Reflectance Haze) : 0–500 Log HU. Répétabilité : 1 Log HU. Reproductibilité : 10 Log HU. Résolution : 0,1 Log HU. Zone de mesure : 6 mm × 6,4 mm. Normes : ASTM E430, ASTM D4039, ISO 13803
• RSPEC / DOI / RIQ : RSpec 0–2000 GU, DOI/RIQ 0–100. Répétabilité ≈0,2% (brillance) / 0,2 Log HU (haze). Résolution : 0,1
• Alimentation & mémoire : Batterie Li‑ion rechargeable, autonomie 17+ heures, 20 000+ lectures par charge. Mémoire : 8 MB (~2 000 lectures)
• Environnement : Température de service 15°C–40°C ; humidité jusqu'à 85 % sans condensation
• Dimensions & poids : Instrument 140×50×65 mm ; poids 390 g. Emballage env. 360×290×140 mm, 1,75 kg
• Accessoires inclus : Certificat d'étalonnage instrument et tuile, câble USB et alim, dragonne, clé USB avec manuel & logiciel, tuile d'étalonnage haut brillant, chiffon, gabarits de positionnement, guide de démarrage rapide
• Conformité : Fournis avec étalons certifiés ISO 17025 ; compatibles avec les méthodes d'essai reconnues pour DOI, haze et brillance
• Codes de commande (exemples) : Rhopoint IQ Concrete Clarity Meter 20/60º – A6000‑013 CCM ; Rhopoint IQ Concrete Clarity Meter 85º – A6000‑011.2 CCM
