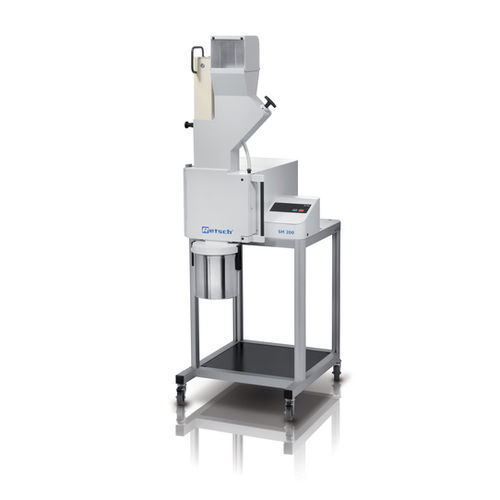

Broyeur pour poudre grossière SM 200

à couteauxhorizontald'échantillon

Présentation
Les broyeurs à couteaux sont utilisés pour le broyage de mélanges de produits mous, mi-durs, coriaces, élastiques, fibreux et hétérogènes. Le SM 200 est le modèle standard universel du groupe des broyeurs RETSCH, couvrant un large domaine d'application. Il est équipé d'un moteur de 2,2 kW et atteint une vitesse de rotation du rotor de 1 500 min-1. Une version sans métaux lourds est disponible pour éviter les contaminations croisées.

Utilisation universelle

• Taille d'alimentation < 60 x 80 mm
• Granulométrie finale définie grâce à des tamis de fond avec des ouvertures de maille 0,25 - 20 mm
• Effet de coupe optimisé par les contre-couteaux doubles
• Nettoyage rapide et facile grâce à la trémie rabattable, aux surfaces lisses et au rotor amovible
• Fonctionnement possible avec une sortie par force de gravité ou avec cyclone disponible en option
• Vaste gamme d'accessoires : trémies, récipients collecteurs, rotors et tamis
• Normes de sécurité élevées : frein moteur, système de fermeture centralisée, contrôle de sécurité électronique et support

Aspiration cyclonique (option)
Le SM 200 peut être équipé d'une unité d'aspiration cyclonique, avantageuse pour les échantillons légers et sensibles à la chaleur.

• Débit augmenté
• Amélioration de l'évacuation des échantillons de la chambre de broyage
• Refroidissement efficace de l'échantillon et des outils de broyage
• Récipients collecteurs disponibles : 0,25 - 0,5 - 1 - 2 - 5 et 30 litres

Barres de coupe à double effet
Le SM 200 dispose de contre-couteaux doubles augmentant le nombre et l'efficacité des opérations de coupe. Le rotor de coupe parallèle réalise, par exemple, 18 coupes par rotation. Sur le rotor à 6 disques, des plaquettes de coupe réversibles en métal dur disposées en spirale coupent par séquence.

Utilisation et nettoyage
L'utilisation du SM 200 est particulièrement sûre et confortable : un interrupteur de sécurité empêche la mise en marche lorsque la porte est ouverte, le contrôle de sécurité électronique rend impossible l'ouverture si le rotor tourne, et le frein moteur arrête immédiatement le rotor après désactivation. La trémie rabattable permet un accès complet à la chambre de broyage pour un nettoyage facilité. Le rotor enfichable est facilement retiré.

Accessoires
Le SM 200 peut être équipé de différents rotors, trémies et tamis de fond. Les barres et plaques de coupe, ainsi que d'autres accessoires, sont disponibles également en versions pour broyage sans métaux lourds.

Types de rotor, trémie et tamis
Un rotor à coupe parallèle et un rotor à 6 disques en acier inoxydable ou exempt de métaux lourds permettent d'adapter l'appareil aux caractéristiques des échantillons. Le SM 200 peut être équipé soit de la trémie universelle (convient à la plupart des échantillons), soit de la trémie longue (spéciale pour échantillons longs). Les tamis de fond disposent de perforations trapézoïdales ou carrées et sont fabriqués en acier inoxydable ou en acier exempt de métaux lourds.

Échantillons typiques
Préformés PET, scories d'aluminium, pellets pour animaux, os, câbles, cartons, composants électroniques, feuilles, aliments, cuir, lignite, mélanges de matériaux, métaux non ferreux, papier, produits pharmaceutiques, végétaux, jouets en plastique, plastiques, polymères, déchets combustibles, résines, caoutchouc, épices, paille, textiles, déchets, bois, etc.

Caractéristiques / spécifications techniques

• Applications: broyage par découpe
• Champ d'application: agriculture, aliments, biologie, chimie / plastique, environnement / recyclage, ingénierie, médecine / produits pharmaceutiques, électroniques
• Matière chargée: tendre, mi-dur, dur, élastique, fibreux
• Principe de broyage: cisaillement, découpe
• Granulométrie initiale Max*: < 60 x 80 mm
• Finesse finale*: 0.25 - 20 mm
• Vitesse à 50 Hz (60 Hz): 1 500 min-1
• Vitesse périphérique du rotor: 9.4 - 11.4 m/s
• Diamètre du rotor: 129.5 mm
• Types de rotors: rotor à découpe parallèle / rotor à 6 disques
• Types de trémies: standard, longue
• Matériau des outils de broyage: acier inoxydable, acier pour broyage sans métaux lourds, carbure de tungstène
• Tailles des tamis: trous trapézoïdaux 0.25 / 0.50 / 0.75 / 1.0 / 1.50 mm
• Collecteurs / volumes: collecteur 5 l (en option: 30 l); collecteurs 0.25 / 0.5 l; combinaison cyclone (0.25 l - 30 l)
• Entraînement: moteur triphasé
• Puissance d'entraînement: 2.2 kW
• Donnée d'alimentation électrique: différentes tensions
• Connexion d'alimentation: triphasé
• Frein moteur: oui
• Indice de protection: IP54
• Dimensions L x H x P fermé: 576 (1090 ouvert) x 1675 x 760 mm (avec support et trémie standard)
• Poids net: ~ 90 kg sans trémie
• Normes: CE
