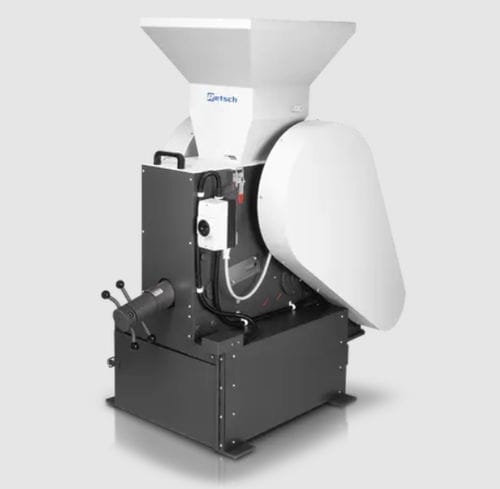

Concasseur à mâchoire BB 300

stationnairepour laboratoireprimaire

Présentation
Le concasseur à mâchoires BB 300 est conçu pour accepter des matériaux de grande taille jusqu'à 130 mm. La largeur de la fente est réglable en continu de 1 à 40 mm. Selon le matériau, la finesse finale peut atteindre < 5 mm (efficacité de broyage jusqu'à 26). Un débit allant jusqu'à 600 kg/h est possible. Le BB 300 peut être utilisé par lots pour des volumes jusqu'à 35 L ou en fonctionnement continu pour des quantités plus importantes. L'échantillon broyé est recueilli dans un collecteur amovible ou, pour des opérations en continu, peut être évacué par convoyeur adapté au client.

Conception et fonctionnement
Le BB 300 présente une construction robuste, manipulation et nettoyage simples. Une rondelle élastique Belleville dans le réglage de la broche protège contre les surcharges. La broche excentrique déplace le bras de broyage entraîné par un moteur-frein via des courroies trapézoïdales ; la grande poulie sert de volant d'inertie pour un fonctionnement régulier. Le concasseur est équipé de paliers lisses sans entretien ni lubrifiant. Le broyage est par pression dans la zone cunéiforme entre la mâchoire fixe et la mâchoire mobile ; l'échantillon, une fois plus petit que la largeur d'évacuation, tombe par gravité dans le collecteur.

Sécurité et ergonomie
La sécurité est prioritaire : la trémie d'alimentation avec protection contre les projections d'eau n'est pas accessible à la main. Un interrupteur de sécurité et le moteur-frein assurent un arrêt immédiat en cas d'ouverture ou de mise en marche incorrecte. La trémie charnière se retire facilement pour nettoyer la chambre de broyage. Les concasseurs fonctionnent de manière régulière, silencieuse et nécessitent peu d'entretien.

Robuste & polyvalent

• Excellente performance de concassage
• Large gamme de matériaux pour un broyage sans contamination
• Compensation de l'usure avec réglage du point zéro
• Réglage continu de la largeur de fente
• Chambre de broyage facile à nettoyer
• Convient pour le broyage en continu
• Connecteur pour l'extraction de la poussière

Accessoires et variantes
Les mâchoires et plaques d'usure sont disponibles en plusieurs matériaux selon l'échantillon et l'analyse :

• acier au manganèse
• acier inoxydable
• carbure de tungstène
• acier pour broyage sans métaux lourds (1.1750)

Versions spéciales disponibles : version sans métaux lourds (revêtement plastique trémie et réceptacle, outils en carbure de tungstène), version process en ligne (sans trémie, sans interrupteur de protection moteur, tension moteur triphasée adaptée au client).

Matériaux typiques d'échantillons

• Béton, minerais, granit
• Céramiques oxydées, quartz, scories, silicium
• Charbon, alliages de tungstène, clinker de ciment
• Autres matériaux mi-durs, durs, cassants

Tableau des caractéristiques techniques
Applications : concassage et pré-broyage
Champ d'application : chimie / plastiques, environnement / recyclage, géologie / métallurgie, ingénierie / électroniques, matériaux de construction, verre / céramiques
Matière chargée : mi-dur, dur, cassant
Principe de broyage : pression
Granulométrie initiale Max* : < 130 mm
Finesse finale* : < 5 mm
Débit* : 600 kg/h
Matériau des outils de broyage : acier au manganèse, acier inoxydable, carbure de tungstène, acier 1.1750 (pour le broyage sans métaux lourds)
Ouverture des mâchoires : 138 x 198 mm
Réglage de la fente de broyage : 1 - 40 mm
Affichage de la largeur de fente : Échelle
Ajustage du point zéro : oui
Trémie rabattable : oui
Système d'aspiration de la poussière : oui
Version encastrable : en option
Récipient collecteur : 27.5 l / 35.4 l
Entraînement : moteur triphasé
Puissance d'entraînement : 3.0 kW
Donnée d'alimentation électrique : différentes tensions
Connexion d'alimentation : triphasé
Indice de protection : IP 54
Dimensions L x H x P fermé : 670 x 1450 x 1600 mm
Poids net : ~ 700 kg
Normes : CE
*dépend de l'échantillon et de la configuration/des réglages de l'appareil

Caractéristiques / Spécifications techniques

• Applications : concassage et pré-broyage
• Champ d'application : chimie, plastiques, recyclage, géologie, métallurgie, électronique, matériaux de construction, verre, céramiques
• Matière traitée : mi-dur, dur, cassant
• Principe : concassage par pression (mâchoires)
• Granulométrie entrante maximale : < 130 mm
• Finesse finale : < 5 mm (selon matériau)
• Débit maximal : 600 kg/h (selon matériau)
• Ouverture des mâchoires : 138 x 198 mm
• Réglage fente : continu 1 - 40 mm, affichage par échelle, ajustage du point zéro
• Récipient collecteur : 27.5 l / 35.4 l (amovible)
• Entraînement : moteur triphasé, 3.0 kW
• Indice de protection : IP 54
• Dimensions : 670 x 1450 x 1600 mm (L x H x P)
• Poids : environ 700 kg
• Normes : CE
