Centre d'usinage CNC 5 axes L 5AX-500
verticalHSK A-63SK40

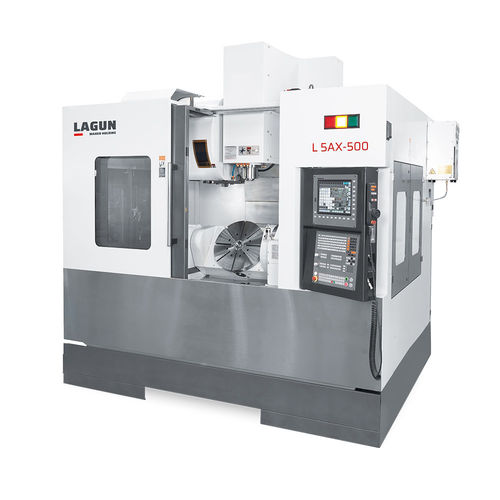

Centre d'usinage CNC 5 axes - L 5AX-500 - REPUBLIC LAGUN - vertical / HSK A-63 / SK40
Centre d'usinage CNC 5 axes - L 5AX-500 - REPUBLIC LAGUN - vertical / HSK A-63 / SK40
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Nez de broche
HSK A-63, SK40, BBT40
Nombre d'outils
40 outils
Autres caractéristiques
à entraînement direct
Course X

800 mm
(31,5 in)

Course Y

700 mm
(27,56 in)

Course Z

645 mm
(25,39 in)

Vitesse de rotation

12 000 rpm, 15 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1)

Puissance

10 kW, 17 kW, 36 kW
(13,6 hp, 23,11 hp, 48,95 hp)

Vitesse d'avancement axe X

30 m/min

Vitesse d'avancement axe Y

30 m/min

Vitesse d'avancement axe Z

30 m/min

Charge max. de la table

250 kg, 300 kg
(551 lb, 661 lb)

Précision de placement

0,005 mm
(0,0002 in)

Répétabilité

0,003 mm
(0,00012 in)

Temps de changement outil

2,5 s

Poids total

10 000 kg
(22 046,23 lb)

Longueur hors tout

2 700 mm
(106,3 in)

Largeur hors tout

2 295 mm
(90,4 in)

Hauteur totale

3 400 mm
(133,9 in)

Description

TABLE Dimensions de la table Ø 500 mm Axe basculant A +30º / -120º Axe rotatif C 360º Distance min.-max. de l'axe principale à la table (horizontale) -5 / 640 mm Rainures en T (nombre et taille) 8 x 14 mm BROCHE PRINCIPALE Système d'asservissement Directo / Zuzena / Direct / Direct / Direkt Puissance (S1/S6) 10 / 17 kW Couple (S1/S6) 64 / 109 Nm DÉPLACEMENT Système Guía lineal rodillos / Arrabol motako gida lineala / Roller type linear guideway / Glissière linéaire à rouleaux / Linear-Rollenführung Nombre de glissières (X-Y-Z) 2 - 3 - 2 Patins de glissières (X-Y-Z) 6 - 6 - 6 AVANCES Avances rapides (A) 10 rpm Avances rapides (C) 15 rpm CHANGEUR D'OUTILS Nombre d'outils 30 Système de sélection Random / Ausazkoa / Arm type / À bras / Doppelgreifer PRÉCISION Positionnement (X-Y-Z) ± 0,005 / 300 mm Précision de rotation (A/C) 10 s Répétabilité (A/C) 4 s INFORMATION GÉNÉRALE Surface occupée 2.700 x 2.295 mm
