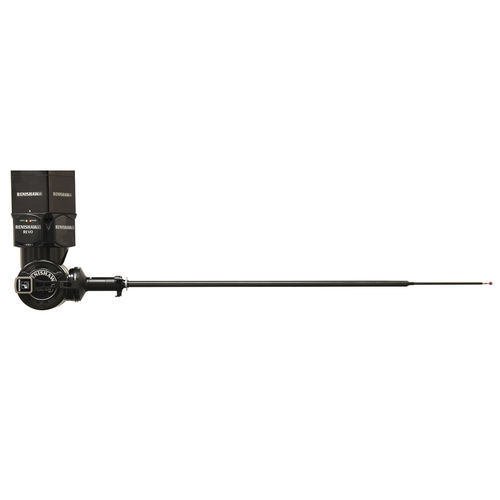

Amélioration des capacités d'accès et d'inspection avec RSP3-6
Le RSP3-6 offre des possibilités accrues d'accès aux alésages profonds et d'inspection des caractéristiques des grandes pièces. Il est disponible avec une gamme de porte-stylet pour les applications nécessitant des extensions droites et coudées et peut être utilisé pour les applications à déclenchement tactile et à balayage 2D.
Les autres palpeurs RSP3 de la gamme (RSP3-1, -2, -3, -4) peuvent être utilisés pour le scanning 3-axe avec
angles fixes de la tête REVO pendant la mesure, ce qui permet au système REVO d'effectuer un balayage 3D (X, Y, Z) avec un stylet à manivelle. Il permet également d'utiliser différentes longueurs de stylets tout en maintenant des performances de métrologie optimales.
Principaux avantages
-Portée :
Disponible avec des extensions droites jusqu'à 800 mm du centre de rotation de l'axe A de REVO et des extensions coudées jusqu'à 600 mm du centre de rotation de l'axe A de REVO.
-Précision :
Précision de balayage : Typiquement meilleure que 10 µm d'erreur de forme (filtrée) et 5 µm d'erreur de diamètre.
-Précision du déclenchement par contact : Typiquement meilleure que 3 µm d'erreur de forme et de diamètre.
-Fait partie du système multi-capteur REVO à 5 axes :
De longues extensions combinées à des mouvements à 5 axes pour un meilleur accès aux pièces et un changement de multi-capteur pour une flexibilité accrue.
---
