Codeur linéaire incrémental RLC2IC

magnétiqueminiature

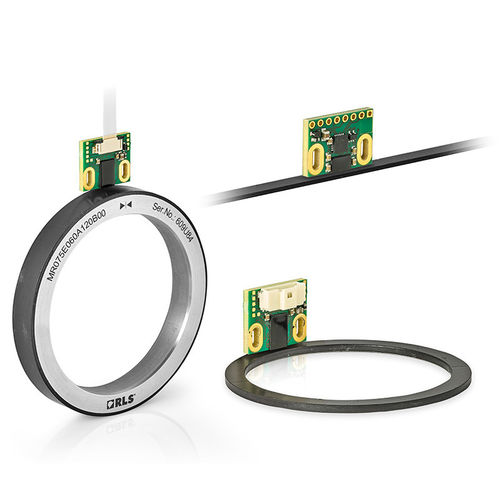

Le RLC2IC est un système de capteur d'encodage incrémental au niveau du PCB, composé d'un capteur PCB et d'une échelle magnétique ou d'un anneau. Il a été conçu pour les applications embarquées de contrôle de mouvement comme élément de rétroaction de la boucle de contrôle de position dans les applications à contrainte d'espace. Le support d'information est une échelle magnétisée périodiquement avec une longueur de pôle de 2 mm. La lecture radiale ou axiale de l'anneau est possible. Caractéristiques Quadrature incrémentale A, B, Z (RS422) Impulsion d'index unique ou périodique bidirectionnelle Résolutions jusqu'à 622.592 cpr pour les applications rotatives (anneau de 76 pôles) Avantages Conception miniature Fonctionnement à haute vitesse Conforme à la directive RoHS
