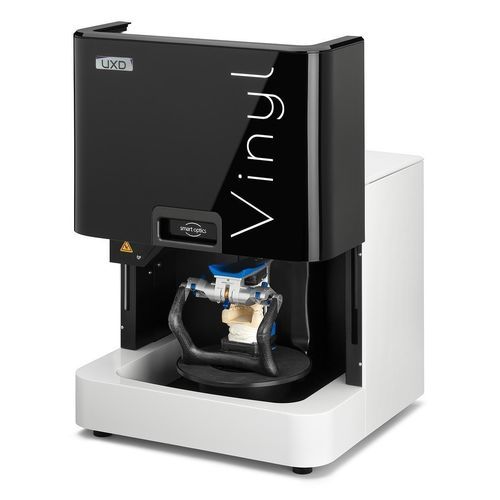

Scanner 3D AnySCAN VINYL UXD

de mesurepour l'impression 3Dpour inspection

Description
L'AnySCAN VINYL UXD, intégré à la série Vinyl en 2022, associe deux caméras haute résolution à une unité capteur 3D avancée pour une acquisition de données flexible et performante. L'utilisateur peut choisir parmi quatre modes de fonctionnement pour définir le nombre de caméras et la résolution, permettant des scans haute résolution complets ou des jeux de données réduits pour accélérer le flux de travail.

Module UX et interaction utilisateur
Le module UX intègre deux caméras supplémentaires et un projecteur pour améliorer l'expérience utilisateur. Des icônes sont projetées sur la plaque système et peuvent être activées par gestes de la main, permettant la sélection du workflow et le démarrage du scan avec une interaction minimale au PC.

Flux de scan et alignement par IA
La séquence de scan est entièrement configurable (maxillaire, mandibule, articulateur ou autres objets). Le contrôle de l'espace intérieur utilise une position Z pilotée par IA pour aligner automatiquement les objets en hauteur, garantissant des résultats de scan optimaux.

Caractéristiques techniques

• Unité capteur 3D moderne et avancée
• Module UX pour la commande gestuelle et les projections d'assistance
• Plaque système pour articulateur agrandie
• Axe Z piloté par IA
• Commande moteur rapide
• Modes HR et LR
• Mode caméra sélectif
• Alimentation : 100 – 240 VAC, 50/60 Hz
• Temps de mesure arcade complète : Scanning 12 s ; Matching 10 s ; Total 22 s
• Temps de mesure dent unique : Scanning 25 s ; Matching 6 s ; Total 31 s
• Temps de mesure bridge 3 éléments : Scanning 40 s ; Matching 15 s ; Total 55 s
• Connexions : 1x USB 3.0, 1x alimentation
• Dimensions (L x H x P) : 430 / 455 / 420 mm
• Caméras : 4
• Pixels des caméras : 2 x 3,2 MP, 2 x 1,0 MP
• Champ de mesure 1 (x / y / z) : 80 / 60 / 82 mm
• Champ de mesure 2 (x / y / z) : 88 / 63 / 82 mm
• Précision (ISO 12836) : 4 µm
• Poids : 25 kg
• Référence commande : 58440000

Spécifications techniques

• Modèle : AnySCAN VINYL UXD
• Série : Vinyl
• Unité capteur 3D : avancée, moderne
• Nombre de caméras : 4 (2 x 3,2 MP, 2 x 1,0 MP)
• Champ de mesure caméra 1 (x/y/z) : 80 / 60 / 82 mm
• Champ de mesure caméra 2 (x/y/z) : 88 / 63 / 82 mm
• Précision (ISO 12836) : 4 µm
• Temps de mesure : arcade complète 12/10/22 s ; dent unique 25/6/31 s ; bridge 3 éléments 40/15/55 s
• Alimentation : 100–240 VAC, 50/60 Hz
• Connexions : 1x USB 3.0, 1x alimentation
• Dimensions (L×H×P) : 430 × 455 × 420 mm
• Poids : 25 kg
• Points clés : axe Z piloté par IA, monitoring intérieur, module UX pour commande gestuelle, mode caméra sélectif, modes HR et LR
• Numéro de commande : 58440000
