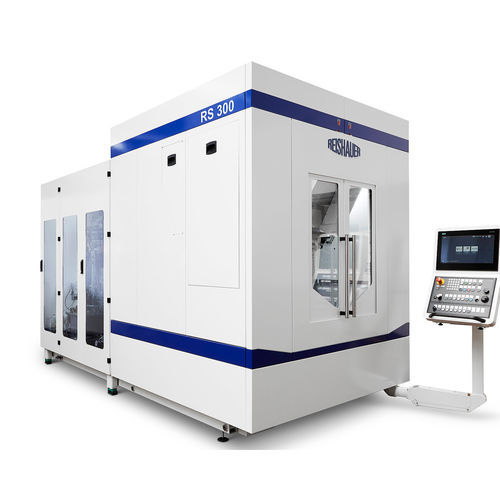

Machine à tailler par génération CNC RS 300

à angle réglablepour pièces à grand diamètre

Présentation
L'usinage des anneaux dentés durcis avec un diamètre extérieur de pièce jusqu'à 300 mm constitue l'application principale du Reishauer RS 300. Grâce à la qualité d'engrènement obtenue, le RS 300 répond également aux exigences futures avec des tolérances encore plus serrées, où la précision maximale et une rugosité de flanc minimale sont essentielles.

Principaux atouts

• nouveau développement doté d'un procédé d'usinage fortement productif
• méthode économique pour l'usinage dur de dentures annelaires
• adapté à l'usinage de pièces critiques en cas de collision
• utilisé pour compenser même d'importantes distorsions de trempe
• utilisable de manière flexible – également pour dentures externes
• complète le portefeuille Reishauer, permettant l'usinage dur de tous les engrenages d'une transmission
• compatible avec la surveillance de procédé ARGUS

Plage d'usinage
Diamètre pièce skiving interne : 50 – 300 mm
Diamètre pièce skiving externe : 50 – 200 mm
Nombre de dents : 5 – 520
Plage de module : 1 – 3 mm
Longueur de pièce : max. 150 mm
Angle d'intersection des axes : max. 35°
Vitesse broche outil : max. 3 600 min⁻¹
Vitesse broche pièce : max. 3 600 min⁻¹
Courses des axes X, Y, Z : 400, 500, 350 mm
Alimentation : 400 V / 50 Hz ; 460 V / 60 Hz
Température ambiante : +15 à +45 °C
Masse : 14 000 kg

Options matérielles (extrait)

• Interface pour systèmes de chargeurs de pièces
• Changeur d'outils automatique (interface HSK-F 125)

Options technologiques (extrait)

• Système de surveillance ARGUS
• Twist Control Skiving
• Reishauer ECO-Mode

Commande

• Siemens SINUMERIK ONE
• Logiciel d'exploitation Reishauer RSControl

Caractéristiques techniques

• Diamètre pièce (interne) : 50–300 mm
• Diamètre pièce (externe) : 50–200 mm
• Nombre de dents : 5–520
• Plage de module : 1–3 mm
• Longueur pièce max. : 150 mm
• Angle d'intersection max. : 35°
• Vitesse broche outil : max. 3 600 min⁻¹
• Vitesse broche pièce : max. 3 600 min⁻¹
• Courses des axes (X, Y, Z) : 400 / 500 / 350 mm
• Options alimentation : 400 V / 50 Hz ou 460 V / 60 Hz
• Température ambiante de fonctionnement : +15 à +45 °C
• Poids machine : 14 000 kg
