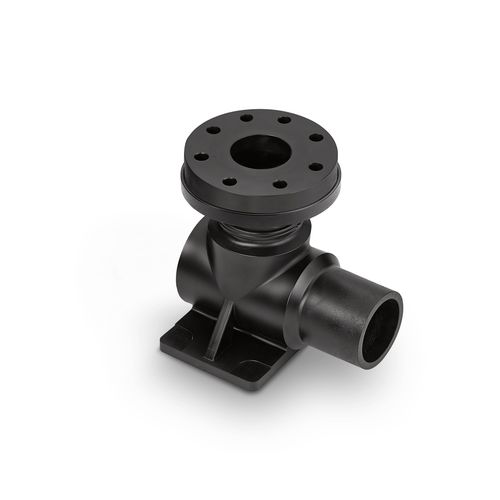

Raccord hydraulique Duckfoot

à bridecoudé à 90°ISO

Un coude en pied de canard peut être utilisé pour raccorder les bouches d'incendie à l'écart ou à l'extrémité de la canalisation. Le coude en pied de canard est certifié DVGW et construit en totale conformité avec la classe de pression. Il peut être livré avec un raccord à bride, BAIO® ou à emboîtement et est également disponible en tant que variante avec des raccords à emboîtement REINOGRIP. Les raccords proposés doivent être fabriqués à partir de matériaux conformes à l'Association PE100+ et à la norme DIN EN 12201 en ce qui concerne les dimensions, les tolérances et les exigences de qualité. La preuve doit être apportée qu'ils ont été fabriqués sur la base d'un système d'assurance qualité conforme à la norme DIN EN ISO 9001. Pour tous les raccords, un certificat conforme à la norme DIN EN 10204 doit être présenté par le fabricant. Le corps de la garniture, y compris le pied, doit être fabriqué par moulage par injection ou, dans le cas de structures plus complexes, à partir d'une pièce de matériau semi-fini homogène, afin de garantir le renforcement requis et, partant, la grande stabilité de la garniture. Les matériaux semi-finis fabriqués à partir de tiges enroulées ou l'application ultérieure d'autres formes de renforcement ne sont pas autorisés. Les embouts doivent avoir une forme longue pour permettre à la fois le soudage bout à bout HE et le soudage HW. Les raccords à bride doivent être réalisés avec le même diamètre nominal selon DN 80 ou DN 100 conformément à la norme DIN EN 1092-1 et avoir une zone de soudure renforcée vers l'extérieur conçue pour la charge de la bouche d'incendie ; DN 80 -> 110 mm de diamètre extérieur ainsi que DN 100 -> 135 mm de diamètre extérieur.
