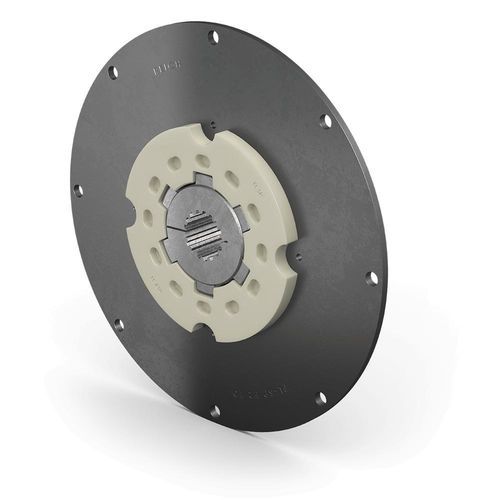

Accouplement les flans FL-SP

rigide en torsioncompacten acier

L'accouplement à bride FL-SP a été conçu pour les entraînements de pompes hydrostatiques afin de relier des moteurs à combustion à des pompes hydrauliques. Sa conception torsionnellement rigide décale les résonances critiques au-dessus de la vitesse de fonctionnement, permettant un fonctionnement sous-critique sans passer par des amplitudes de vibrations dangereuses. Le FL-SP est compact, axiale- ment emboîtable et adapté aux montages avec espace d'installation limité.

Conception et construction
La FL-SP est composée d'une moyeu à serrage et d'un flasque composite plastique-acier assemblés en connexion enfichable axiale. La moyeu assure une liaison de serrage sans jeu sur l'arbre de la pompe. Le flasque de liaison est disponible en différentes dimensions SAE. REICH propose des brides de fixation de pompe pour fixer les pompes hydrauliques aux carters moteur. Des solutions sur mesure peuvent être développées selon le principe D2C (Designed to Customer).

Avantages

• Conception torsionnellement rigide permettant un fonctionnement sous-critique et évitant le franchissement de résonances
• Grande capacité de transmission de couple pour de nombreuses applications
• Construction compacte et emboîtable axialement pour les espaces d'installation restreints
• Compensation des déplacements axiaux, radiaux et angulaires réduisant l'effort d'assemblage et améliorant la fiabilité de fonctionnement
• Liaison arbre-moyeu sans jeu empêchant l'usure de l'arbre de pompe et assurant un fonctionnement plus régulier
• Emboîtement axial permettant des temps d'installation et de réparation réduits
• Plusieurs variantes de dentures pour la connexion à l'arbre de pompe ; alésage fini avec clavette possible
• Plage de température ambiante de -20 °C à 100 °C
• Brides de fixation de pompe disponibles pour presque toute situation d'installation

Applications
Accouplements à bride torsionnellement rigides pour entraînements de pompes hydrostatiques, adaptés à la connexion de moteurs à combustion à des pompes hydrauliques dans les applications industrielles, mobiles et de production d'énergie nécessitant des liaisons compactes, sans jeu et robustes.

Caractéristiques techniques

• Type de produit : Accouplement à bride torsionnellement rigide (pour entraînements de pompes hydrostatiques)
• Modèle / dénomination : FL-SP
• Conception : Moyeu à serrage + flasque composite plastique-acier (connexion enfichable axiale)
• Brides pompe : disponibles en différentes dimensions SAE
• Plage de température : -20 °C à 100 °C
• Plage de couple (valeurs indicatives) : 0 Nm à 1200 Nm
• Compensation : déplacements axiaux, radiaux et angulaires
• Connexion d'arbre : moyeu de serrage sans jeu ; variantes de denture ou alésage fini avec clavette possible
• Caractéristiques d'utilisation : compact, emboîtable axialement, sans entretien, longue durée de vie
