Crémaillère hélicoïdale PDP

rectifiéede précisionlinéaire

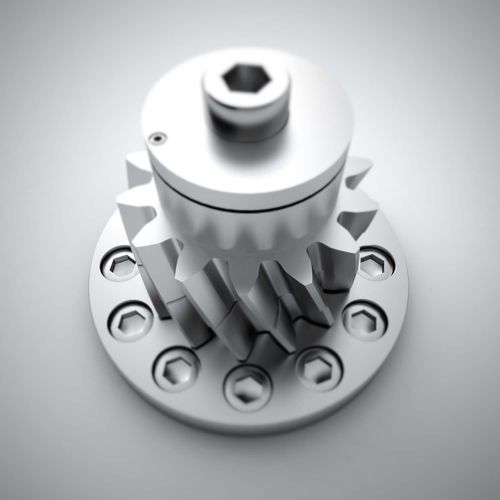

Le double pignon préchargé (PDP) est conçu pour fournir une une solution économique pour l’élimination du jeu entre la crémaillère et le pignon dans les applications de mouvement linéaire de haute précision. Le PDP est composé de deux pignons rectifiés, d’une largeur égale à la moitié de la largeur de la crémaillère, reliés entre eux par un système de précharge breveté qui annule le jeu entre la crémaillère et le pignon, offrant ainsi une alternative compétitive aux systèmes d’entraînement par vis à billes. Le couple de précharge du PDP est facilement réglable et les unités sont équipées d’une bride ISO 9409-1 pour l’adaptation sur les réducteurs de vitesse REDEX SRP. Le PDP ainsi combiné avec aux réducteurs de précision REDEX peut obtenir un jeu < 1 minute d’arc, éliminant ainsi le besoin de deux réducteurs à précharge électrique (avec 2 servomoteurs) dans certaines applications. Caractéristiques principales Le PDP est proposé avec des engrenages droits (à denture droite) ou hélicoïdaux dans des modules de 2 à 5 standards (modules plus grands sur demande) et accepte des vitesses allant jusqu’à 1200 RPM. La capacité de couple varie de 55 à 1900 Nm en fonction de la taille et du réglage du couple de précharge. Redex peut offrir des solutions complètes comprenant des réducteurs, des PDP, des crémaillères et des systèmes de lubrification automatique des crémaillères.
