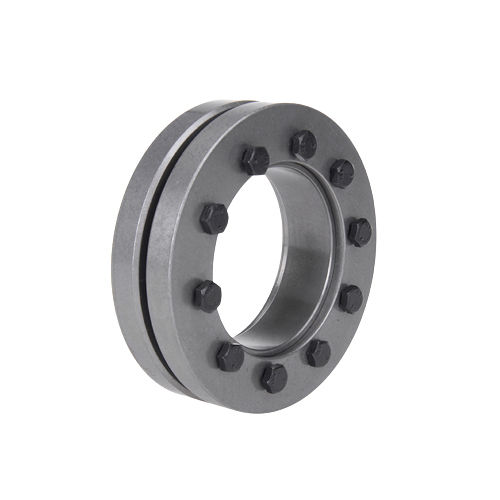

Frette de serrage REACH®

La frette de serrage est un dispositif de verrouillage externe en forme de bride qui utilise la friction pour verrouiller le moyeu de l'arbre.Il s'agit d'une connexion sans jeu sans frottement, qui peut être utilisée pour remplacer la connexion à espacement de la connexion à clé.Il s'agit d'une méthode de connexion mécanique relativement avancée dans les activités de fabrication de machines modernes.La frette de serrage se compose d'une ou deux bagues de butée avec des alésages coniques et d'une bague intérieure conique assortie, en serrant les vis de blocage, les bagues de butée sont rapprochées, comprimant les bagues intérieures et appliquant une pression à l'extérieur du moyeu, les bloquant serrées sur l'arbre.Par conséquent, la frette de serrage n'est pas dans le chemin de charge et fonctionne sans couple.Le couple peut être transmis directement par frottement statique à travers la surface de joint entre l'arbre et le moyeu sans pièces intermédiaires (par exemple clavettes ou cannelures). La fonction principale de la frette de serrage est de coupler solidement l'arbre et le moyeu par friction.Par exemple, entre l'arbre de transmission et l'arbre creux de transmission.La frette de serrage crée une liaison sans jeu en pressant le moyeu sur l'arbre.Cette connexion est principalement utilisée pour transmettre le couple et la frette de serrage ne fournit que la force requise et ne transmet pas de force ou de couple entre l'arbre et le moyeu lui-même, de sorte que le flux de force ne le dépasse pas.Il est installé en faisant glisser la frette de serrage sur l'arbre creux et en serrant les vis.
