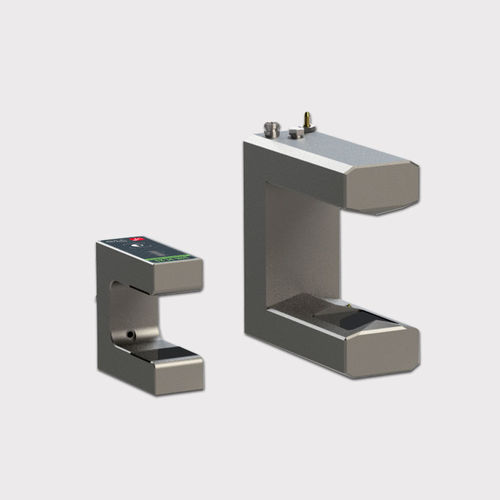

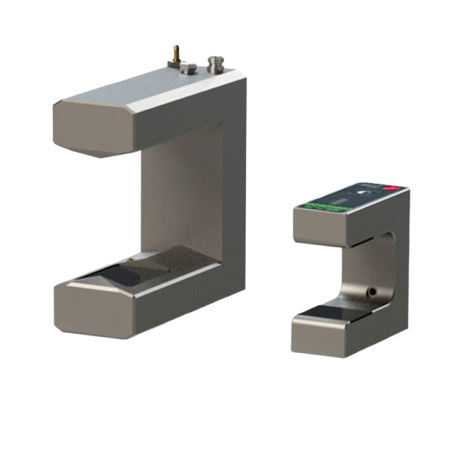

Capteur de bord de bande à ultrasons SIR series

Les capteurs infrarouges SIR ont été conçus pour la lecture du bord des matériaux acoustiques, comme les tissus, ou avec des trames très resserrées. Utilisés dans un système de guide-bande, ces capteurs garantissent une détection précise et fiable de la position du matériau, optimisant l’alignement de la bande pendant le processus de production. Les capteurs sont un émetteur LED qui génère des rayons infrarouges et un récepteur PSD qui les convertit en signal électrique. En fonction de l’intensité du signal reçu, le microprocesseur peut identifier la partie de la zone sensible de la capsule qui est couverte par le matériau à l’intérieur de la fourche et de calculer la position correcte du bord du matériau. Il existe différentes versions de capteurs SU en fonction de la largeur de la fourche, qui varie de 30 mm à 181 mm, de la plage de lecture, qui varie de 5 mm à 84 mm, et de la résolution, qui peut aller jusqu’à 0,0025 mm. Des versions avec un degré de protection IP54, résistantes à la poussière et aux projections de liquides sont également disponibles. Pour un étalonnage et une gestion faciles et rapides, les versions SIR-M, SIR.70 et SIR.71 sont dotée d’un boîtier de commande intégré avec des boutons et une barre LED, qui simplifient l’interaction avec le système. En utilisant deux capteurs simultanément, il est possible de sélectionner le guide de centre à l’aide d’un contrôle à distance, ce qui améliore encore la précision de l’alignement.
