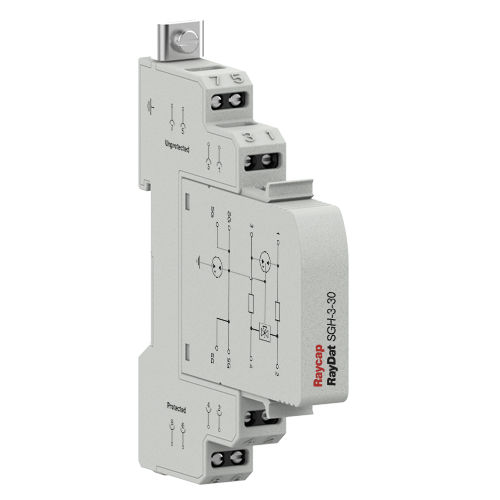

Parafoudre modulaire RayDat SGH-3

à décharge de gazmode commun-différentielsur rail DIN

Catégorie IEC/EN : D1/C1/C2/C3 Mode de protection : Longitudinal, Transversal Protection grossière : 3 Terminal GDT Tensions : 5, 12, 15, 24, 30, 48, 60, 110 V DC Gamme de fréquences : 30 MHz Cotes de décharge de pointe : In : 10 kA, Imax : 20 kA, Iimp : 2,5 kA Courant de charge de la série : 1 A Enveloppe : DIN 43880 2/3 TE, montage sur rail DIN Terminaux : Câblé à 4 mm2 Le logement : Conception modulaire Conformité : IEC/FR 61643-21 La série SGH-3 de RayDAT a été développée pour protéger contre les effets des tensions induites sur les données, les signaux et les circuits de communication. Elle est destinée aux applications dans lesquelles de fortes élévations de potentiel à la terre peuvent se produire fréquemment, comme dans les endroits proches des chemins de fer électriques. La topologie du circuit consiste en un protecteur à plusieurs étages offrant une protection en mode commun (longitudinal) et en mode différentiel (transversal). La protection grossière est assurée par un tube à décharge de gaz à trois bornes, tandis que la protection fine est assurée par une diode à avalanche en silicium à grande vitesse ou un étage de varistance à oxyde métallique. On veille à assurer la coordination entre ces deux étages sans qu'il y ait d'angles morts dus à la tension ou au courant de choc. Une protection thermique est prévue pour réduire les risques d'emballement thermique en cas d'incursion accidentelle du réseau. Une protection en mode commun (longitudinal) et en mode différentiel (transversal) est assurée. Si le module est débranché de la base, les lignes de connexion restent activées.
