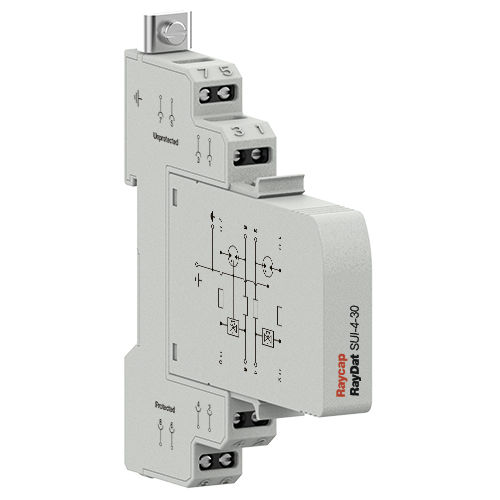

Parafoudre catégorie D1 /C1 /C2 /C3 RayDat SUI-4

à décharge de gazmodulairesur rail DIN

Catégorie IEC/EN : D1/C1/C2/C3 Mode de protection : Longitudinal, Transversal Tensions : 5, 12, 15, 24, 30, 48, 60, 110 V DC Gamme de fréquences : 30 MHz Cotes de décharge de pointe : In : 20 kA, Imax : 30 kA, Iimp : 5 kA Courant de charge de la série : 1 A Enveloppe : DIN 43880 2/3 TE, montage sur rail DIN Terminaux : Câblé à 4 mm2 Le logement : Conception modulaire Conformité : IEC/FR 61643-21 La série SUI-4 de RayDat offre un niveau de résistance aux surtensions plus élevé ou un courant d'impulsion de 10 kA, 5 kA par ligne. Elle est destinée à être utilisée dans des environnements électriques où l'exposition aux effets des courants de foudre directs ou partiellement directs peut être plus importante. Il s'agit notamment des éoliennes et des installations photovoltaïques où l'exposition à la foudre est plus importante, mais où la protection des composants électroniques sensibles, tels que les capteurs environnementaux, est tout aussi cruciale. La phase initiale de protection comprend un tube à décharge de gaz à trois pôles et est conçue pour détourner l'énergie de choc primaire. L'étape de protection fine suivante est réalisée à l'aide de diodes à avalanche en silicium bidirectionnelles rapides. Des techniques de conception spéciales ont été employées dans la conception de l'étage de protection fine pour éviter la charge capacitive des lignes et assurer ainsi une faible perte d'insertion et une large gamme de fréquences de fonctionnement. L'impédance de ligne série est utilisée pour assurer la coordination de l'énergie entre les niveaux de protection grossière et fine, quelle que soit l'ampleur de la surtension incidente. Lorsqu'un contact à fréquence industrielle se produit entre les lignes électriques et de communication, le risque de choc électrique et d'incendie est accru. Pour prévenir ce risque, un thermo-clip est inclus dans l'étage de protection primaire de ce dispositif pour dévier le courant de fréquence de puissance vers la terre.
