Profilé de construction en aluminium EE-BW-KS-01-0750.12

carrémontageextrudé

Présentation

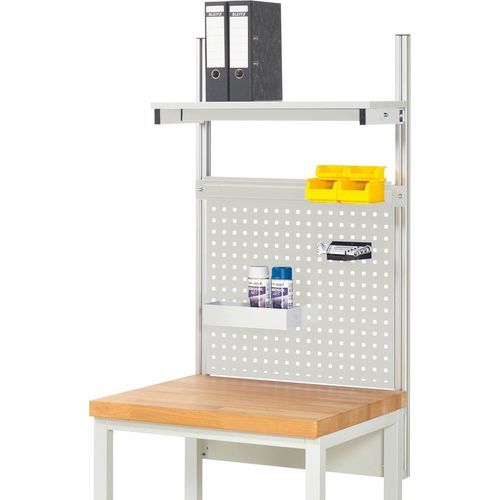

• Le kit de fixation (traverse) se fixe à l'arrière sous le plan de travail sur la sous-structure du système. Les 2 montants système (profilé aluminium 40 x 40 mm) sont vissés au kit de fixation avec des écrous pour rainure (réglables en hauteur) et remontent derrière le plan de travail afin de laisser toute la profondeur du plan libre (aucune fixation sur la surface du plan).
• Les 2 montants sont positionnés à l'extérieur gauche et droit pour constituer un champ système d'une largeur de 750 mm. Hauteur utile : 1130 mm (à partir du dessus du plan de travail).
• Convient pour : tables de travail Jerry et Tom, tables série 900, établis série 8000, établis série 7000, établis mobiles série 8000, établis sur châssis série 8000, armoires à tiroirs série 7000, chariots de montage série 7000, postes de travail électrique série adlatus 300 et 600.
• Montage : sur sous-structure du système.
• Permet de recevoir : éléments additionnels (accessoires système).

Équipement

• 1 x kit de fixation (traverse) avec 2 montants système (donne une largeur de système 1 x 750 mm).
• 1 x plaque perforée B665 x H650 mm.
• Perforation carrée 4x (trous 10 x 10 mm, distance centre-centre 38 mm) pour fixation d'accessoires pour plaques perforées.
• 1 x tablette B750 x T300 mm ; panneau revêtu résine mélaminée.
• 1 x rail de maintien B665 mm pour bacs de stockage (bord d'accrochage arrière des bacs requis) et/ou barre d'alimentation.
• Hauteur d'installation des éléments additionnels dans les montants réglable.

Données techniques
Largeur : 750 mm
Charge surfacique statique : 100 kg
Hauteur (hauteur utile à partir du dessus du plan de travail) : 1130 mm
Profondeur : 350 mm

Caractéristiques / Spécifications

• EAN : 4040376478320
• Numéro d'article : EE-BW-KS-01-0750.12
• Dénomination / Modèle : Komplettset 01
• Marque : RAU
• Largeur du système (configuration standard) : 750 mm
• Hauteur utile : 1130 mm (à partir du dessus du plan de travail)
• Profondeur : 350 mm
• Charge surfacique / charge statique : 100 kg
• Matériau du montant système : profilé aluminium 40 x 40 mm avec rainure sur les 4 faces
• Dimensions plaque perforée : B665 x H650 mm avec perforation 4-carrée (10 x 10 mm, espacement 38 mm)
• Rayonnage inclus : tablette B750 x T300 mm (revêtement résine mélaminée)
• Adaptation pour bacs de stockage / barre d'alimentation via rail de maintien B665 mm
