Commande CNC pour machine de production Lego

pour détoureuse CNC6 axes8 axes

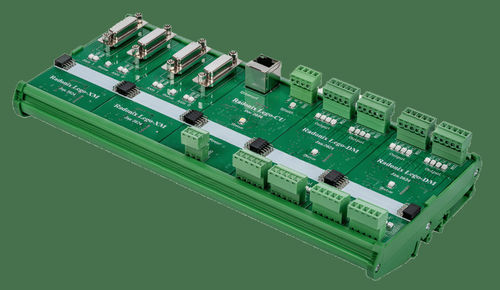

Radonix Lego est un système de contrôle CNC entièrement modulaire comprenant une unité de contrôle (Lego-CU), des modules à 2 axes (Lego-XM) et des modules d'E/S numériques configurables (Lego-DM). Ajoutez ou retirez instantanément des axes et des E/S pour répondre exactement à vos besoins—ne payez jamais pour une capacité inutilisée. Modules et caractéristiques clés: - 1. Modules d'axes (Lego-XM): Par module: 2 axes de mouvement indépendants, Maximum: 8 modules, Indicateurs LED: “Status” + “Step/Dir” par axe, Installation: Glisser sur rail DIN, adressage automatique via le fond de panier. - 2. Unité de contrôle (Lego-CU): Rôle: Coordonne tous les modules et fournit un lien Ethernet/TCP-IP au PC, Alimentation & bus: alimentation 18–30 V, bus sur rail DIN pour les données et la détection de remplacement à chaud. - 3. Modules d'E/S numériques (Lego-DM): Configuration standard: 8 entrées opto-isolées (X0…X7) + 8 sorties commutables (Y0…Y7), Maximum: 8 modules, Affectation flexible: mappage E/S configurable par firmware, sélection actif-haut/bas, anti-rebond (1–50 ms), Protection: limitation du courant de court-circuit avec réinitialisation automatique, LEDs: indicateurs de statut par canal + LED de santé globale. Configurations de configuration: - Configuration: 1 XM + 1 DM, Axes: 2 axes, E/S: 8 entrées / 8 sorties, Cas d'utilisation: routeur à 3 axes + capteurs de base - Configuration: 2 XM + 2 DM, Axes: 4 axes, E/S: 16 entrées / 16 sorties, Cas d'utilisation: ligne de pick-and-place compacte - Configuration: 4 XM + 4 DM, Axes: 8 axes, E/S: 32 entrées / 32 sorties, Cas d'utilisation: centre d'usinage de taille moyenne - Configuration: 8 XM + 8 DM (max.), Axes: 16 axes, E/S: 64 entrées / 64 sorties, Cas d'utilisation: ligne de production entièrement automatisée Caractéristiques / Spécifications techniques: - Système de contrôle CNC modulaire - Unité de contrôle (Lego-CU) - Modules à 2 axes (Lego-XM) - Modules d'E/S numériques configurables (Lego-DM) - Lien Ethernet/TCP-IP au PC - Alimentation 18–30 V
