Interface sans-fil de contrôle d'accès pour porte RC-DCK-433

Présentation

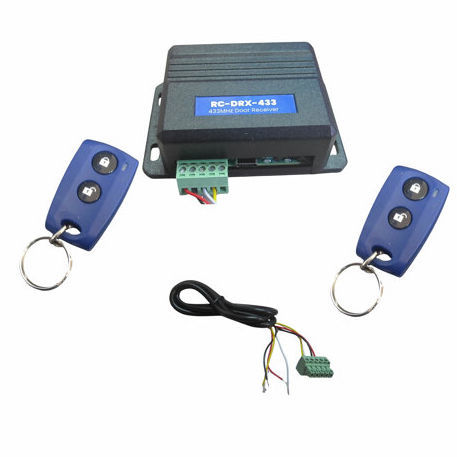

Le kit RC-DCK-433 est une solution RF professionnelle destinée au contrôle et à l'activation des portes automatiques, portails et systèmes d'accès sans câblage entre les dispositifs de commande et les unités d'automatisation. Il réduit le temps d'installation, la complexité du câblage et les coûts, adapté aux rénovations comme aux installations neuves.

Principaux avantages

• Pas de câblage entre les dispositifs
• Configuration complète par logiciel (configurable PC via USB-C)
• Installation et mise en service rapides
• Grande flexibilité pour différents systèmes d'automatisation
• Technologie RF fiable en 433 MHz
• Réduction des erreurs d'installation et de maintenance

Bande d'exploitation et performances
Le kit fonctionne dans la bande 433 MHz (fréquence opérative 433,92 MHz), norme pour les liaisons sans fil courte et moyenne portée. Le design radio assure une stabilité de fonctionnement, une bonne immunité aux interférences et une fiabilité à long terme en environnement industriel et commercial.

Caractéristiques techniques (tableau récapitulatif)

• Tension d'alimentation Émetteur (RCTV-08) : CR2032 (3,0 V)
• Tension d'alimentation Unité réceptrice (RC-DRX-433) : 9,0 ÷ 15,0 V DC
• Courant d'alimentation Émetteur (max) : 7,0 mA
• Courant d'alimentation Récepteur (max) : 35,0 mA
• Fréquence opérative : 433,92 MHz
• Puissance radio émise Émetteur (max) : 7,0 dBm
• Plage de température opérative : -40 °C à 80 °C

Entrées/sorties du kit et voyants (connexion / brochage)

• Broche 1 : Alimentation +12V DC/AC
• Broche 2 : Masse alimentation GND DC/AC
• Broche 3 : COM (Commun)
• Broche 4 : NO (Normalement Ouvert)
• Broche 5 : NC (Normalement Fermé)
• Broche 6 : USB type C pour configuration
• Broche 7 : LED verte (relais activé)
• Broche 8 : Non utilisée (réservée)
• Broche 9 : LED bleue (commande reçue)
• Broche 10 : RESET
• Broche 11 : LED rouge (alimentation)

Exemples de modules inclus & caractéristiques associées

• RC-TFSK3-434 — émetteur FSK 433.92 MHz, Vdc 2,4 ÷ 3,6 V, courant 14,5 mA, puissance 10 dBm, dimensions 20,32 x 11,43 mm
• RC-TFSK4-434 — émetteur FSK 433.92 MHz, Vdc 2,4 ÷ 3,6 V, courant 14,5 mA, puissance 10 dBm, dimensions 30,5 x 10,3 mm
• RC-TASK2-868 — émetteur ASK/OOK (exemple) avec oscillateur à quartz, Vdc 2,2 ÷ 3,6 V, courant 21/15 mA, fréquence 868,30 MHz, puissance 10 dBm, dimensions 20,32 x 11,43 mm

Caractéristiques / Spécifications

• Modèle produit : RC-DCK-433
• Fréquence d'exploitation : 433,92 MHz
• Alimentation émetteur (exemple) : CR2032 (3,0 V) pour émetteur portable (RCTV-08)
• Alimentation récepteur : 9 ÷ 15 V DC (RC-DRX-433)
• Courant alimentation émetteur (max) : 7 mA
• Courant alimentation récepteur (max) : 35 mA
• Puissance radio émise (émetteur) : jusqu'à 7 dBm
• Plage de température : -40 °C à 80 °C
• Entrées/sorties du kit : sorties relais COM / NO / NC, entrée +12 V, GND, port de configuration USB type-C
• Voyants LED : Vert (relais actif), Bleu (commande reçue), Rouge (alimentation)
• Configuration : Contrôle complet par logiciel via PC (USB type-C)
