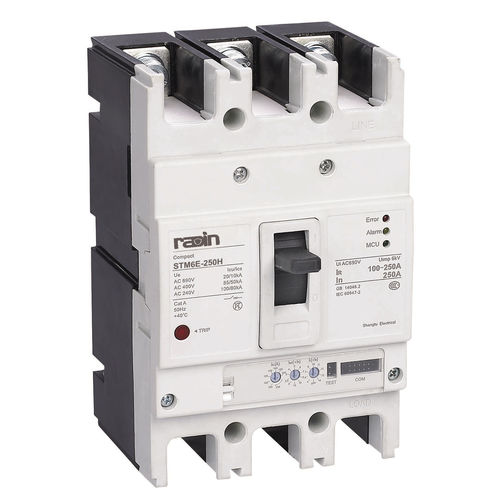

Disjoncteur thermique STM6E series

de défaut de mise à la terrede surintensitéAC

Présentation du produit Les disjoncteurs électroniques des séries STM6E et STM6EL sont destinés aux systèmes d'alimentation basse tension en courant alternatif 50Hz, avec une tension de fonctionnement nominale allant jusqu'à 1000V et un courant de fonctionnement nominal de 16A à 800A. Caractéristiques ◆Le disjoncteur peut être équipé d'un déclencheur à minimum de tension, d'un déclencheur à shunt, de contacts auxiliaires, de contacts d'alarme, d'un mécanisme de commande électrique, d'une poignée de commande rotative et d'autres accessoires. le disjoncteur possède des fonctions de protection contre les surcharges à retardement long, les courts-circuits à retardement court et les courts-circuits instantanés. L'utilisateur peut régler les caractéristiques de protection requises (il suffit d'actionner le commutateur DIP pour régler les paramètres de la fonction de protection). ◆Le disjoncteur a des fonctions de protection analogique contre les défauts à la terre et thermique, une indication de pré-alarme, une indication de surintensité, une indication de courant de charge, une technologie d'analyse numérique du courant, et il peut atteindre un niveau de protection plus élevé. la série ◆STM6EL est un disjoncteur doté d'une fonction de protection contre le courant résiduel. Port de test de déclenchement (TEST)： 1Entrée de test de déclenchement DC12V(+) 2 Entrée de test de déclenchement DC12V(-) Bouton de réglage du panneau comme suit à tour de rôle : IR(A) Isd(x IR) Ii(x IR) ◆IR : Courant de réglage de déclenchement de surcharge à long délai ; Isd : ◆Courts-circuits Courant de déclenchement à retardement ; ◆Ii : courant de déclenchement instantané de court-circuit ; Les autres paramètres sont réglés par défaut en usine ou par communication à distance, comme suit : ◆tR : Temps de réglage de la temporisation longue de surcharge, valeur d'usine par défaut : 60s ; ◆tsd : Temps de réglage de la temporisation de court-circuit, valeur d'usine par défaut : 0,1s ; ◆Ip : Courant de réglage de la pré-alarme de surcharge, valeur par défaut en usine : 0,85*IR ;
