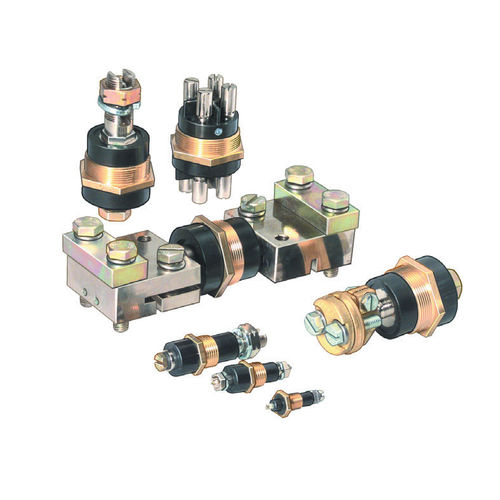

Manchon en résine époxy 8171/20-ZL-C147

de raccordementde traversée de cloisonfileté

Alimentation électrique dans le boîtier Ex d Protection antidéflagrante et isolation contre les parois du boîtier Version avec : bornes à fente, bornes à étrier, bornes à souder Pour tensions jusqu'à max. 1000 V et courants jusqu'à max. 630 A Description fonctionnelle - Les traversées de conducteurs sont homologuées en tant qu'alimentation électrique dans le boîtier du mode de protection « enveloppe antidéflagrante ». Elles sont installées dans la paroi du boîtier, offrent une protection antidéflagrante et une isolation optimale. Le boulon de traversée occupe une position centrale à l'intérieur d'une bague filetée et les pièces sont reliées à une unité inséparable avec un matériau isolant (résine époxyde) de haute qualité résistant aux courants de fuite. Les distances élevées d'isolement dans l'air et lignes de fuite selon CEI/EN 60079-7 s'appliquent aux points de raccordement émergents dans le boîtier Ex e. Les traversées de conducteurs doivent être protégées contre l'auto-desserrage. Protection contre les explosions Domaine d'application (zones) - 1, 2 Certificat ATEX gaz - PTB 00 ATEX 1066 U Certificat IECEx gaz - IECEx PTB 06.0080U Version Ex - Oui IECEx protection contre l'explosion de gaz - Ex de IIC Gb ATEX protection contre l'explosion de gaz - II 2 G Ex de IIC Gb Certificats - ATEX (PTB), Chine (CQST), IECEx (PTB) Caractéristiques mécaniques Matériau de boulon de traversée - Cuivre Matériau de la pâte à mouler - Résine époxy Borne de connexion Ex d - Borne à souder Borne de connexion Ex e - Vis à tête cylindrique Section de raccordement - 2,50 mm² Nombre de boulons - 1 Surplat - Surplat 14 mm Taille de filetage - M10
