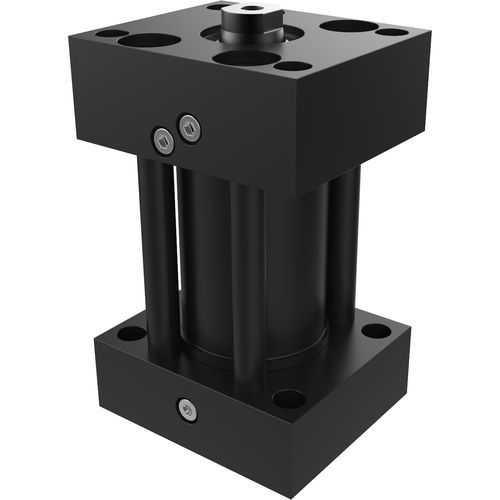

Vérin hydraulique AVTL

à pistondouble effetCNOMO

Cette butée utilise le même principe de blocage que le vérin T-Lock® et permet de maintenir une position exacte de point d’appui après déconnexion hydraulique. Elle est parfaitement insensible aux vibrations. Ces butées utilisent le principe de l’élasticité des matériaux. Leur fonctionnement se fait en quatre phases : 1) Déblocage du piston de la butée : PC = 300 bar 2) Mise en contact avec la pièce : Pression simultanée PA + PB = déformation élastique de la pièce à brider 3) Suppression de la pression : PA + PB = 0 La pièce repousse alors la tige grâce à l’élasticité. La force d’appui résiduelle provient des frottements des joints 4) Blocage du piston PC = 0 : La position est maintenue hors pression. • tige d’information arrière aux normes CNOMO • bras de bridage double réalisé sur mesure. • multiplicateur de pression • modèles spéciaux
