vérin hydraulique / simple effet à rappel par gravité / à ressort de rappel / double effet

{{requestButtons}}

Caractéristiques

  • Type:

    hydraulique

  • Technologie:

    simple effet à rappel par gravité, à ressort de rappel, double effet

  • Autres caractéristiques:

    à piston creux, à écrou de blocage, en alliage léger

  • Force:

    Min: 264,78 kN

    Max: 1 961,33 kN

Description

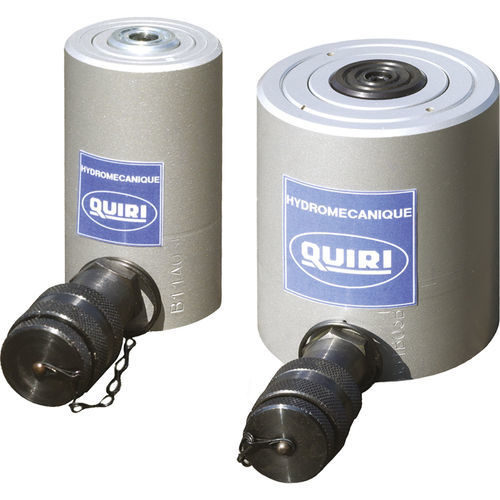

Vérins en aluminium de 27 à 200 T, pression de service 700 bar : - Simple ou double effet - Rappel par gravité ou par ressort - A piston creux, à écrou de sécurité - Equipés d'un coupleur à vissage standard

Principes de construction des vérins :

Corps en alliage léger avec revêtement anti-corrosion et anti usure.
Pression nominale 700 bar.
Tige en alliage léger traité par anodisation dure.
Anneau de guidage en acier traité ARCOR, résiste à la pression nominale en butée fin de course.
Joint manchette haute pression avec bague anti-extrusion, T° maxi 100°C.
Segment porteur en téflon chargé (frottement réduit).
Ressort de rappel avec noix d’attache. Vis de retenue du ressort de rappel, permet également la purge du vérin.
Protection contre les impuretés par joints racleurs.
Logement taraudé pour adaptation tête plate ou rotulée.
Corps de vérin fileté
4 trous de fixation taraudés dans le fond du vérin.
Orifice d’alimentation 3/8″ NPT.
Livré d’origine avec coupleur HF738

Plusieurs types de vérins disponibles :

Vérins QSR : simple effet, rappel par ressort
Vérins QER : simple effet, à écrou de séurité, rappel par ressort
Vérins QCR : piston creux, simple effet, rappel par ressort
Vérins QD : double effet
