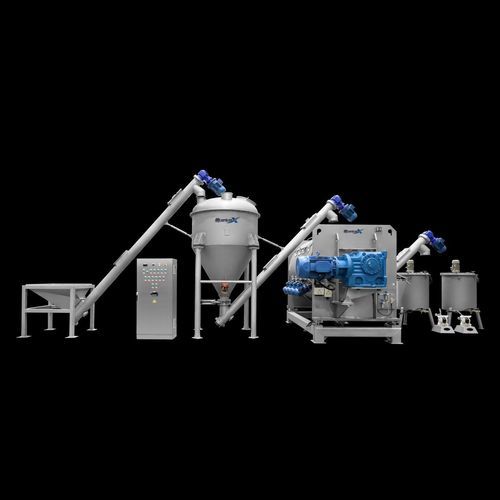

Mélangeur à palettes PPD

horizontalbatchliquide / solide

Aperçu
La série PPD est un mélangeur-sécheur horizontal à pales dans une cuve à manteau conçue pour le vide et destinée au séchage de gâteaux de filtration, boues, granules humides et matériaux pour batteries. Les pales creuses chauffées et l'arbre creux chauffé augmentent la surface chauffée effective, améliorant le taux de séchage par rapport aux conceptions à manteau seul. Applications typiques : produits sensibles à la chaleur et process avec récupération de solvants.

Fonctionnement — Action de mélange

• Renversement doux du lit : pales larges et à basse vitesse qui soulèvent et replient toute la section sans écraser ; adapté des poudres fluides aux gâteaux collants tout au long de la courbe de séchage.
• Arbre et pales chauffés : fluide caloporteur circule dans l'arbre creux, les faces de pales et le manteau, augmentant la surface chauffée par litre (jusqu'à +90%) et réduisant le temps de cycle.
• Tolérance au changement de phase : la géométrie des pales maintient le couple et renouvelle le contact paroi/produit lors de la transition collante où les sécheurs en plateaux ou film mince se bloquent.

Adaptation — Où la série PPD se distingue
Points forts

• Ratio surface chauffée / volume le plus élevé parmi les sécheurs horizontaux sous vide (arbre et pales creux).
• Gère la transition humide → sec sans blocage.
• Motorisation robuste dimensionnée pour la réserve de couple en phase collante.
• Portes à ouverture totale ou évacuation type bomb-bay pour l'accès au nettoyage.
• Barres CIP et exécution ATEX / boucle inerte disponibles.

Applications typiques

• Séchage de gâteaux de filtration et de centrifugeuse.
• Séchage de précurseurs pour batteries et matériaux de cathode avec récupération NMP.
• Intermédiaires chimiques, pigments et catalyseurs.
• Conditionnement de boues et stripping de solvants.
• Séchage final d'API et de produits fins.

Secteurs

• Produits chimiques de spécialité.
• Matériaux pour batteries et énergie.
• Pharmaceutique & API.
• Ingrédients alimentaires.
• Environnement / recyclage.

Avantage du vide — Mélanger, sécher, réagir — Un seul appareil, sous vide
Le fonctionnement à pression réduite (plage typique ci‑dessous) abaisse les points d'ébullition de l'eau et des solvants, permettant le séchage des produits sensibles à la chaleur et une récupération efficace des solvants. L'ingénierie standard inclut manteaux ASME, corps conçus pour le vide, récupération de solvants en boucle fermée (condenseur, réservoir, piège froid), purge à l'azote pour traitement sans oxygène, contrôle de la température produit et enregistrement complet des lots. Les machines sont validées sur matériau client avant commande et testées en FAT selon critères cycle convenus.

Notes produit additionnelles

• Récupération de solvants : condenseur, réservoir et piège froid récupèrent les solvants sous forme liquide ; récupération NMP standard pour applications batteries.
• Configurations atmosphériques (non‑vide) disponibles avec même géométrie et options de manteau.
• Devis basés sur surface chauffée par litre, températures fluide manteau/arbre, taux d'évaporation au vide requis et réserve de couple en phase collante ; essais pilotes utilisés pour valider les cycles.

Données techniques / spécifications

• Série : PPD Series (mélangeurs / sécheurs à pales sous vide).
• Augmentation de surface chauffée vs manteau seul : jusqu'à +90% (arbre creux & pales).
• Vide de fonctionnement : 10 – 200 mbar (typique).
• Humidité finale atteignable : < 0.1% p/p (typique).
• Température produit typique pendant séchage : 30 – 50 °C (typique).
• Transfert de chaleur : manteau + arbre creux + faces de pales chauffées (circulation fluide thermique).
• Éléments de récupération solvants : condenseur, réservoir, piège froid (récupération liquide).
• Options : barres CIP, exécution ATEX / boucle inerte, portes à ouverture totale, évacuation bomb-bay.
• Normes de construction : manteaux ASME ; corps conçus pour le vide.
• Contrôles & validation : contrôle température produit, enregistrement complet des lots, courbe de séchage validée en essai, FAT réalisé.
• Entraînement : entraînement robuste conçu pour fournir une réserve de couple durant la transition collante.
