Carte d'E/S analogique eGalvanica

sérieRS485de température

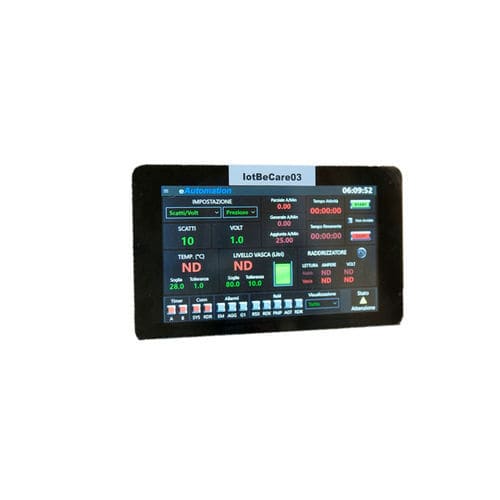

Le système électronique « eGalvanica » permet de contrôler, d'acquérir et d'afficher les principaux paramètres qui distinguent un bain galvanique. Le système est composé d'un écran tactile TFT de 7 pouces piloté par un PC industriel avec interface utilisateur et fonctions de supervision et d'une carte microcontrôleur qui exécute toutes les fonctions d'E/S vers le galvanique. Cette dernière carte, en plus d'alimenter le PC industriel, communique avec lui sur une ligne série RS485 avec un protocole propriétaire. PRINCIPALES CARACTÉRISTIQUES • N. 2 entrées Voltmètre avec 2 chiffres décimaux. • N. 2 entrées ampèremètre pour shunt 60mV. • N. 10 entrées pour contact libre de tension, utilisables pour interrupteur à flotteur ou autre. • N. 2 entrées de sonde de température NTC ou PTC configurables depuis l'interface utilisateur. • N. 2 entrées sonde de température Pt100. • N. 2 entrées 0/4-20mA ou 0/2-10V configurables depuis l'interface utilisateur. • N. 3 entrées Aux pour contacts libres de tension. • N. 1 capteur de pression pour les mesures de niveau à bord. • N. 9 sorties relais 250V 5A contact libre. • N. 2 sorties analogiques non opto-isolées 4-20mA/0-20mA. • N. 1 sortie d'alimentation auxiliaire DC 12V 0,5A. • N. 1 sortie d'alimentation 5V 2A DC pour PC industriel avec écran 7”.
