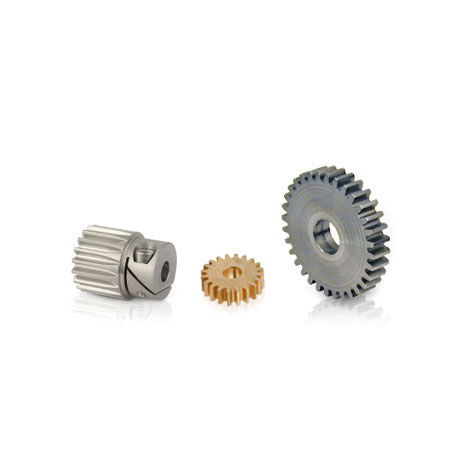

Engrenage droit KSS0.5-30C
à denture droiteà moyeu

engrenage droit
engrenage droit
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
droit
Denture
à denture droite
Autres caractéristiques
à moyeu

Description

Module 0.5, 30 Dent Engrenage droit en acier doux avec vis de réglage Qté Gamme1 - 910 - 2425 - 4950 - 99100+ Prix/unité13,39 $12,79 $12,20 $11,61 $Demande de soumission Délai2 wks2 wks2 wks3 wks Spécifications du produit (Les dimensions indiquées sont pour référence seulement, veuillez vous référer à notre page catalogue pour des données techniques précises) Module ( Pitch)0.5 MatériauAcier au carbone Classe de qualitéCommercial Nombre de dents30 Style de moyeuAvec moyeu et vis sans tête Taille de l'alésage6.00 mm Largeur de la face5.00 mm Pas Dia.15.00 mm Hub Dia. (0 = sans moyeu)13.00 mm Angle de pression20.0 ° [Attention aux caractéristiques du produit] Pour les produits avec un trou taraudé, un ensemble la vis est incluse. Les couples admissibles indiqués dans le tableau sont des valeurs calculées en fonction des conditions d'utilisation supposées. Voir page 35 pour plus de détails. Les valeurs de jeu indiquées dans le tableau sont les valeurs théoriques du jeu dans le sens normal pour une paire d'engrenages identiques en prise. Si la taille de l'alésage est inférieure à Ø 4, la tolérance est H8. Si l'alésage est de Ø 5 ou Ø 6, et la longueur du trou dépasse 3 fois la de l'alésage, la tolérance est également H8. L'utilisation de l'ensemble de formes S3T et S1T les vis pour la fixation des engrenages sur un arbre sont uniquement applicable à une utilisation à faible charge. Pour fixation sûre, veuillez utiliser des goupilles, en combinaison. * Veuillez consulter le livre un pour des produits supplémentaires dans ces modules. [Attention aux opérations secondaires] Veuillez lire " Précautions d'exécution Opérations secondaires " à la page 36 lorsque modification et/ou secondaire pour des raisons de sécurité. Éviter d'effectuer des opérations secondaires qui rétrécit la largeur de la dent, car il affecte la précision et la force.

---

Catalogues

KSS0.5-30C
KSS0.5-30C
1 Pages
* Les prix s'entendent hors taxe, hors frais de livraison, hors droits de douane, et ne comprennent pas l'ensemble des coûts supplémentaires liés aux options d'installation ou de mise en service. Les prix sont donnés à titre indicatif et peuvent évoluer en fonction des pays, des cours des matières premières et des taux de change.
