Manifold de calibration CM1

multivoieen aluminiumpour gaz

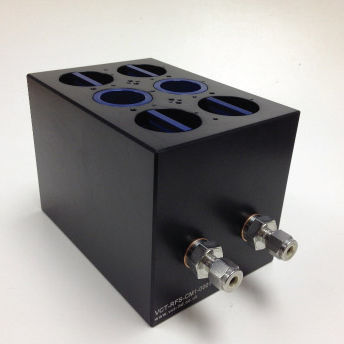

Étalonnage de l'humidité pour tout type de sonde Le CM1 est un collecteur utilisé pour l'étalonnage des sondes d'humidité relative et de point de rosée dans une variété de scénarios. Il comporte 6 ports de sonde, chacun pouvant être équipé d'un adaptateur pour toute sonde d'un diamètre compris entre 4 et 30 mm. Une série de points d'insertion PRT est incluse afin que les gradients thermiques à travers le collecteur puissent être déterminés à l'aide de thermomètres de référence multicanaux tels que le MBW T12. L'entrée et la sortie du CM1 sont des raccords Swagelok standard de 6 mm. Ils peuvent être raccordés à n'importe quel type de générateur d'humidité, d'hygromètre de référence ou d'appareil d'étalonnage disposant d'un débit de gaz. L'ensemble est placé dans un environnement contrôlé dans la plage -50...200 °C. La masse thermique élevée du CM1 stabilise les fluctuations de température, de sorte que la stabilité de l'humidité repose uniquement sur le générateur d'humidité. Étalonnage de la température La plupart des sondes d'humidité relative comprennent une mesure de la température. Correctement utilisé, le CM1 permet à l'ingénieur d'étalonnage d'étalonner simultanément la mesure de température intégrée. Les ports de la sonde d'humidité relative ou les points d'insertion PRT sur le dessus du CM1 peuvent être utilisés pour l'étalonnage du thermomètre. Le CM1 peut être placé dans une chambre climatique ou sur une surface à température contrôlée. La masse thermique élevée du CM1 réduit les fluctuations de température à court terme, mais augmente la réponse aux changements, de sorte qu'une évaluation appropriée est essentielle pour déterminer la meilleure capacité de mesure. Ports de sonde configurables Chaque port de sonde se connecte en série au gaz circulant dans le collecteur. Les adaptateurs de sonde sont disponibles en plastique (acétal) pour une utilisation sur la plage -20...80 °C, et en aluminium pour la plage -50...200 °C.
