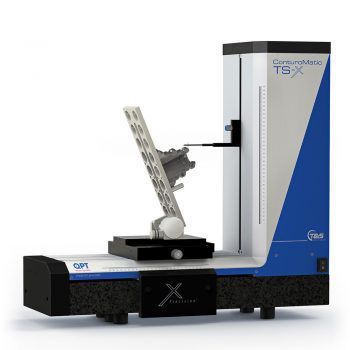

Machine de mesure de contour TS-X

de rugositéautomatiquede haute précision

Notre concept éprouvé : Créer des "mesures de contour et de rugosité du plus haut niveau" est la motivation constante derrière le développement de nos systèmes. Sous la devise : " Le mieux est l'ennemi du bien ", nous avons une fois de plus passé en revue d'un œil critique tous les éléments du ConturoMatic TS qui sont essentiels pour la précision du système. La mise au point minutieuse des guidages, des paliers aérostatiques lubrifiés à l'air, la transmission rapide des données, la commande d'axes à grande vitesse, un support de bras de palpage optimisé, des unités d'entraînement redéveloppées ainsi que des systèmes de mesure incrémentale de la meilleure qualité sont le résultat d'un processus complet de développement continu. A la fin de laquelle se trouve la dernière réalisation : Le ConturoMatic TS-X - notre station de mesure la plus puissante. Paliers aérostatiques spéciaux lubrifiés à l'air, sans frottement, dans les axes X et Z Plage de mesure étendue X/Z (280 x 350 mm) Support de sonde en céramique hybride à bras de sonde Palpage statique et enregistrement des données de mesure dans le sens X Module de contrôle de rugosité dans le cadre de la livraison standard Capacité de charge de la table 25 kg (en option jusqu'à 50 kg). Table en Y réglable manuellement et par moteur Systèmes de mesure incrémentaux sans contact à base d'acier. Résolution du système de mesure 1 Nm Rapport qualité/prix supérieur Limite d'erreur : ± (0.85 + L/100) μm[L = plage de mesure en mm] (sans changement de direction du palpeur) Mesure combinée du contour et de la rugosité possible sur toute la plage de mesure Base logicielle de ConturoMatic : W10/64Bit, en option W7/64Bit
