Colonne lumineuse à LED QTC60L

à éclatpermanenteà 2 couleurs

Présentation

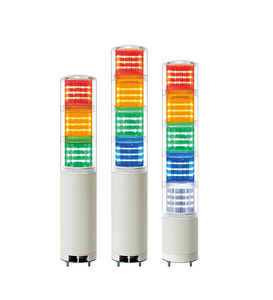

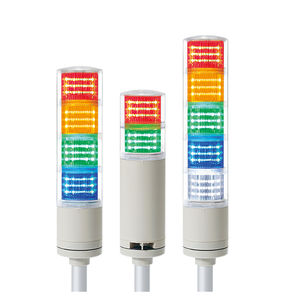

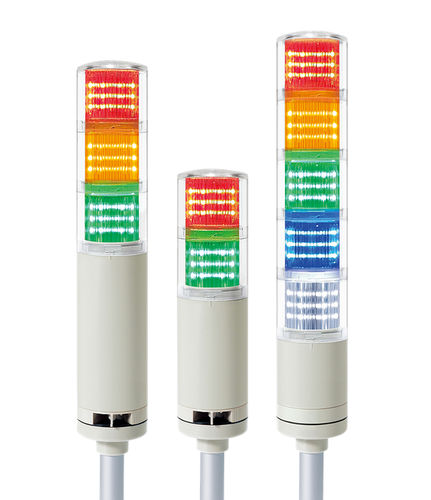

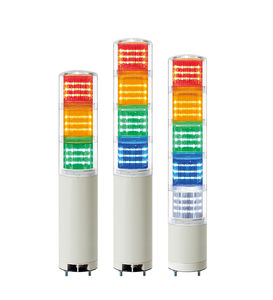

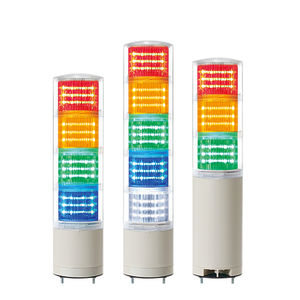

Feu à tour LED Ø60 mm pour montage sur mât (QTC60L / QTCA60L) disponible en versions continu et continu/clignotant. Options de buzzer intégré et configurations multilayer pour signalisation visuelle et sonore.

Caractéristiques produit

• Tour modulaire LED avec structure de verrouillage permettant l'ajout/suppression de modules sans outil
• Lentille de filtre couleur interne placée à l'intérieur de la lentille extérieure pour une meilleure lisibilité du signal
• Versions QTCA avec lentille et cache intégrés pour une apparence simplifiée
• Les filtres translucides réduisent l'éblouissement lorsque l'appareil est éteint, facilitant l'inspection rapprochée
• Divers supports pour montage sur mât selon l'emplacement d'installation
• Buzzer intégré disponible (standard jusqu'à 85 dB à 1 m) ; options 2‑sons et haute puissance (100 dB)
• Compatible avec entrée pilotée par transistor NPN open‑collector pour connexion directe PLC
• Fréquence de clignotement : 60–80 flashes/min
• Température de fonctionnement : -30°C à +50°C
• Indice de protection : IP65 (standard) ; IP54 (type avec buzzer intégré)
• Câblage pré‑installé standard ; connecteur M12 sur demande
• Modèle UL listé en 24 VDC disponible
• Certifications : CE, UL ; conforme RoHS

Spécifications produit

• Références : QTC60L / QTC60L-BZ (Continu / Continu avec buzzer) / QTC60LF / QTC60LF-BZ (Continu/Clignotant / Continu/Clignotant avec buzzer) / QTCA60L / QTCA60L-BZ / QTCA60LF / QTCA60LF-BZ
• Diamètre : Ø60 mm
• Hauteur (selon nombre de couches et mât) : 352–635 mm
• Options de tension : DC12V, DC24V, AC110V–220V (AC plage libre 100–240V)
• Indice de protection : IP65 (standard) / IP54 (type avec buzzer)
• Couleurs disponibles par couche : Rouge, Ambre, Vert, Bleu, Blanc

Courant source lumineuse / buzzer (base 1 couche)

• DC12V : Source lumineuse 105 mA ; Buzzer 40 mA
• DC24V : Source lumineuse 70 mA ; Buzzer 75 mA
• AC110V–220V : Source lumineuse max. 60 mA ; Buzzer max. 55 mA

Combinaisons de tonalités (produit standard)

• 1 son de buzzer : 'Pi-- Pi--' (lent)
• 2 sons (personnalisé) : 'Pi--- Pi---' (modéré) et 'Pi pi pi' (court)
• Buzzer continu 'Pi-' disponible en option personnalisée

Accessoires

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

Caractéristiques techniques

• Matériaux : Lentille - PC ; Lentille interne - PC ; Boîtier - ABS ; Mât - Aluminium
• Masse par couche (DC12V / DC24V / AC110V–220V) : 1 couche 0,43 kg / 0,43 kg / 0,53 kg ; 2 couches 0,52 kg / 0,52 kg / 0,62 kg ; 3 couches 0,60 kg / 0,60 kg / 0,70 kg ; 4 couches 0,69 kg / 0,69 kg / 0,79 kg ; 5 couches 0,77 kg / 0,77 kg / 0,87 kg
• Niveau sonore buzzer : jusqu'à 85 dB (standard) ; options 100 dB ou double tonalité
• Montage : montage sur mât avec divers supports ; modules amovibles/ajoutables sans outil via structure à verrou
• Connectique : câblé en standard ; option connecteur M12
• Certifications : CE, UL (option 24 VDC listée UL) ; conforme RoHS
