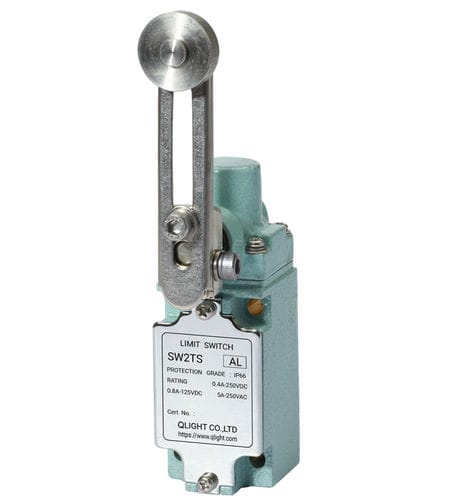

Contact fin de course pour grue SW2TS-AL

pour convoyeurIP66avec levier à galet

Présentation
Le SW2TS-AL est un interrupteur de fin de course à levier à rouleau réglable conçu pour des applications industrielles lourdes en environnements agressifs et corrosifs. Sa construction en acier inoxydable STS316L et son architecture interne assurent une exploitation stable et durable, adaptée aux milieux marins, offshore et aux installations chimiques.

Caractéristiques principales

• Corps et tête en acier inoxydable STS316L offrant une excellente résistance à la corrosion et au sel, adapté aux environnements marins et aux gaz corrosifs.
• Système de double ressort de rappel propriétaire garantissant des caractéristiques d'actionnement stables après un usage prolongé.
• Visserie et composants externes en acier inoxydable pour une meilleure résistance à la corrosion en conditions polaires et offshore.
• Micro-interrupteurs résistants au froid, graisse basse température et joint silicone pour un fonctionnement fiable en environnement très froid.
• Conception mécanique renforcée avec trous de fixation et dimensions externes identiques aux interrupteurs standard.
• Actionnement par levier à rouleau réglable pour une adaptation flexible de l'angle de détection.

Applications

• Ponts roulants, grandes lignes de convoyage et machines industrielles lourdes nécessitant une détection de position fiable.
• Équipements d'usines extérieures, machinerie de pont de navire et installations de manutention portuaire.
• Installations chimiques exposées à des gaz corrosifs acides ou alcalins.

Caractéristiques techniques

• Modèle : SW2TS-AL
• Indice de protection : IP66
• Dimensions : 43(L) × 51.3(H) × 200(P) mm
• Matériaux : Corps, tête, visserie, rouleau, tige de ressort — acier inoxydable (STS316L)
• Durée mécanique : Plus de 2 000 000 de cycles
• Durée électrique : Plus de 200 000 cycles
• Cycle d'utilisation admissible : Mécanique — max. 120 actions/min ; Électrique — max. 30 actions/min
• Résistance d'isolement : 100 MΩ min. à 500 V DC
• Résistance de contact initiale : 50 mΩ max.
• Tension diélectrique : Entre bornes non continues — 1 000 V AC, 50–60 Hz pendant 1 min ; Entre chaque borne et partie métallique non conductrice — 2 000 V AC, 50–60 Hz pendant 1 min
• Résistance aux chocs : Destruction env. 1 000 m/s² (100G) ; Défaut env. 250 m/s² (25G)
• Résistance aux vibrations : 10–55 Hz, 1,5 mm double amplitude
• Plage de température d'utilisation : Standard — -10°C à +55°C ; Type résistant au froid — -40°C à +40°C ; Type résistant à la chaleur — +50°C à +120°C
• Humidité ambiante : 45–85% HR
• Courant d'appel (typique) : NF (normal fermé) max. 20 A ; NO (normal ouvert) max. 10 A
• Conçu pour des applications industrielles lourdes incluant milieux marins/offshore et environnements chimiques corrosifs
