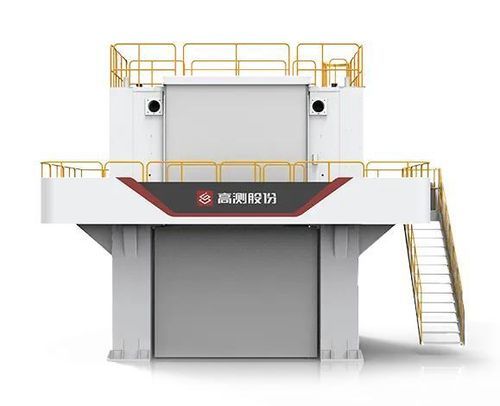

Scie à fil diamanté GC-SQ3423

pour granitepour pierrepour marbre

Présentation
Le GC-SQ3423 est une scie à fils diamantés multiple destinée à découper des blocs de marbre, granit et autres pierres en dalles. Lancée en 2024, la machine utilise un dispositif d'alimentation par levage et une ligne diamantée développée en interne pour proposer une solution intégrée équipement-outillage-procédé visant à améliorer le rendement, réduire les poussières et le bruit, et augmenter la précision de coupe.

Principaux avantages

• Stable et fiable : châssis moulé avec amortissement et résistance à l'usure, structure validée par éléments finis pour une coupe stable sur le long terme.
• Boucle technique fermée : développement coordonné de l'équipement, des outils de coupe et du procédé pour optimiser les performances.
• Bonne planéité : châssis stable, alimentation précise, force de coupe élevée et contrôle constant du fil pour une meilleure planéité des dalles.
• Coût de production réduit : vitesse de fil élevée et efficacité d'alimentation, consommation de fil réduite grâce à une ligne diamantée dédiée ; option de récupération d'énergie disponible.
• Service : équipe technique experte avec plus de 15 ans d'expérience en coupe à fil diamanté, solutions clés en main et réponse sous 24 heures.
• Préparée aux évolutions : interfaces réservées pour mises à jour et itérations futures.

Paramètres du produit

• Modèle : GC-SQ3423
• Application : coupe de blocs de marbre, granit et autres en dalles à l'aide de fil diamanté
• Année de lancement : 2024
• Entrée du bloc : avant / côté
• Mode d'alimentation : déplacement sur chariot (table de levage)
• Dimension max du bloc : 3400 × 2300 × 2200 mm (ODM possible)
• Dimensions machine (L×l×H) : 8600 × 6100 × 7000 mm (ODM possible)
• Spécif. rouleau (Ø×L) : fer (φ275–φ305) × 2320 mm
• Vitesse d'exploitation (max) : 1800 m/min
• Épaisseur de coupe : 5–30 mm
• Diamètre du fil : 0.45–0.65 mm
• Stockage fil (φ0.55) : 30 km (évolutif)
• Tension d'utilisation (max) : 230 N
• Puissance totale : 300 kW
• Système de contrôle : Siemens / Delta / Inovance
• Poids : 55 t
• Production estimée (18 mm) : 8 000–14 000 m²/mois
• Matériaux adaptés : marbre dur / moyen / tendre
• Nb. chariots estimé/mois : 30–35
• Coût de sciage estimé : USD 0,8–1,40 / m²
• Équipements standard : fil électrodéposé φ0.55 mm (30 km), pose-fil (1 pc), roues blanches (50 pcs), 4 rouleaux, 2 tambours
• Options : rouleaux avec âme en fer ou aluminium aéronautique, unité récupération d'énergie, protection coupure secteur (fil non rompu), maintenance à distance, alarme de flambage du fil, chariot/creuseuse/rewinder vendus séparément

Caractéristiques / résumé technique

• Modèle : GC-SQ3423
• Alimentation : entrée avant ou latérale, table de levage
• Bloc max : 3400×2300×2200 mm (personnalisable)
• Vitesse max fil : 1800 m/min ; tension max : 230 N
• Épaisseur de coupe : 5–30 mm ; diamètre fil : 0.45–0.65 mm
• Stockage fil : 30 km (option d'upgrade)
• Puissance totale : 300 kW ; poids : 55 t
• Contrôle : Siemens / Delta / Inovance
• Production (18 mm) : env. 8 000–14 000 m²/mois
• Matières applicables : marbre dur / moyen / tendre
