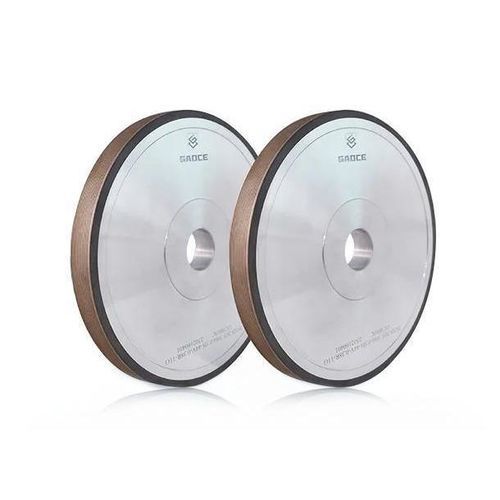

Meule de rectification 9A1V

de chanfreinagecylindriquepériphérique

Présentation du produit
Conçue pour le chanfreinage et l'usinage par rectification de substrats en saphir de différentes tailles. Les formes et le nombre de rainures sont réalisés sur demande pour s'adapter aux exigences d'application, garantissant la tenue de profil, une longue durée de vie et des pièces sans défauts.

Paramètres du produit (tableau)
Modèle | Diamètre, D (mm) | Épaisseur, T (mm) | Alésage, H (mm) | Rainure (G - nombre; V - angle; W - largeur) | Durée de vie par rainure (pièces)
9A1V | 202 | 20 | 30 | 9G90V0.28W | 2000
9A1V | 202 | 20 | 30 | 11G90V0.38W | 600

Caractéristiques / Spécifications techniques

• Application : Chanfreinage et rectification de substrats en saphir de différentes tailles
• Conception des rainures : Formes et quantités personnalisables selon l'application
• Qualité des pièces : Tenue de profil précise et usinage sans défaut
• Jeu de paramètres disponible : 9A1V (D=202 mm, T=20 mm, H=30 mm) avec rainure 9G90V0.28W — durée de vie par rainure ~2000 pièces
• Jeu de paramètres disponible : 9A1V (D=202 mm, T=20 mm, H=30 mm) avec rainure 11G90V0.38W — durée de vie par rainure ~600 pièces
