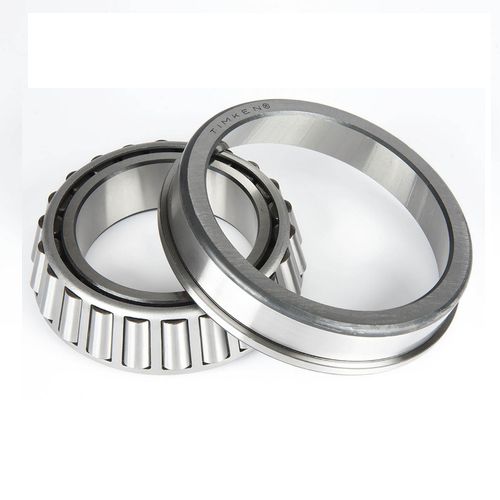

Roulement à rouleaux coniques LM series

radialaxialen acier

Spécifications Série : LM11700 Numéro de pièce du cône : LM11749 Numéro de pièce de la tasse : LM11710 Unités de conception : Impérial Poids du roulement 0.10 Kg 0.2 lb Type de cage : Acier estampé Dimensions d - Alésage 17.463 mm 0.6875 po D - Diamètre extérieur de la cuvette 39.878 mm 1.5700 in B - Largeur du cône 14.605 mm 0.5750 in C - Largeur de la coupe 10.668 mm 0.4200 in T - Largeur du palier 13.843 mm 0.5450 in Dimensions des piliers et des congés R - Rayon "à dégager" de la face arrière du cône1 1.270 mm 0.050 in r - Rayon de dégagement de la face postérieure du cotyle2 1.27 mm 0.050 in da - Diamètre du fond de la face avant du cône 22.10 mm 0.87 in db - Diamètre de la face arrière du cône 23.88 mm 0.94 in Da - Diamètre de la face avant de la tasse 37.59 mm 1.48 pouces Db - Diamètre de la face arrière de la coupelle 34.04 mm 1.34 pouces Ab - Dégagement de la face avant du cône en cage 1.3 mm 0.05 pouces Aa - Dégagement de la face arrière du cône en cage 0 mm 0 in a - Emplacement effectif du centre3 -5.1 mm -0,2 pouce Capacité de charge de base C90 - Capacité radiale dynamique (90 millions de tours)4 1710 lbf 7610 N C1 - Valeur radiale dynamique (1 million de tours)5 6600 lbf 29400 N C0 - Valeur radiale statique 5260 lbf 23400 N Ca90 - Poussée dynamique nominale (90 millions de tours)6 838 lbf 3730 N Facteurs K - Facteur7 : 2,04 e - Facteur ISO 8 : 0,29 Y - Facteur ISO9 : 2.1 G1 - Facteur de génération de chaleur (roulement à rouleaux) : 4.8 G2 - Facteur de génération de chaleur (extrémité nervure-rouleau) : 4.74 Cg - Facteur de géométrie : 0,0392 Les roulements à rouleaux coniques sont des roulements à éléments roulants qui peuvent supporter des forces axiales (c'est-à-dire qu'ils sont de bonnes butées) ainsi que des forces radiales.
