Macroscope vidéo Qeye 800

Introduction

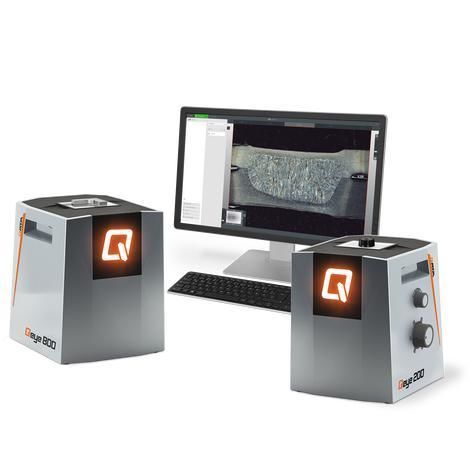

Les systèmes d'analyse optique Qeye 200 et Qeye 800 sont des macroscopes inversés permettant l'acquisition d'images haute résolution et la mesure précise de soudures, de joints de brasage et de composants sur macrosections. Qeye 200 est optimisé pour l'analyse de soudures laser exigeantes (R&D, électronique, automobile). Qeye 800 est destiné à la production en série et aux essais matériaux nécessitant des évaluations reproductibles. Les deux systèmes intègrent l'Intelligent Area Illumination (IAI) et le logiciel Qpix Control2 pour des rapports standardisés (ex. DIN EN ISO 5817).

Vidéo produit
Vidéo d'introduction disponible pour le Qeye 800 présentant l'agencement du système, les modes IAI et le fonctionnement de base (démonstration produit).

Précision compacte pour l'analyse détaillée de macrosections

• Imagerie et mesure de la géométrie des soudures sur macrosections
• Contrôle des soudures laser dans l'automobile et l'électronique
• Évaluation des joints de brasage et des assemblages délicats en microtechnique
• Suivi de procédé en ligne et hors ligne en environnement de production
• Support R&D pour le développement des procédés d'assemblage

Principales caractéristiques optiques Qeye 200 / Qeye 800

• Système caméra 12 mégapixels (4K Ultra HD)
• Positions de zoom discrètes : 0.63x – 1x – 1.6x – 2.5x – 4x
• Présélections de champ de vision : environ 23.7 x 17.8 mm à 3.7 x 2.8 mm
• Contrôle automatique de la luminosité intégré et réglage manuel fin
• Volant de réglage avec cinq positions de grossissement préréglées pour un ajustement précis

Domaines d'application

• Inspection macro des soudures et évaluation conforme aux normes
• Contrôle qualité des soudures laser (automobile, électronique)
• Inspection visuelle des défauts de surface et évaluation de PCB/composants
• Essais matériaux en laboratoire : pénétration, forme de soudure, analyse des défauts
• Assurance qualité de production, surveillance de procédé et R&D en technologie d'assemblage

Fonctionnement innovant — avantages

• IAI (Intelligent Area Illumination) : éclairage LED de la zone d'analyse avec quatre profils commutables et gradables pour réduire les reflets
• Boutons tactiles capacitifs programmables (utilisables avec gants) pour accès rapide aux fonctions zoom, éclairage et lancement d'analyse
• Panneau tactile personnalisable avec cinq fonctions transportables pour optimiser le flux de travail
• Conception industrielle : porte-échantillon en verre remplaçable et assemblage étanche à la poussière
• Intégration de l'analyse optique et des flux d'essais de dureté via Qpix Control2 pour rapports unifiés et image live/3D Smartview

Mesure et génération de rapports

• Boîte à outils de mesure complète : longueurs, angles, cercles, polygones pour calculs d'aire et de périmètre
• Mode gabarit avec image de référence et éléments d'arpentage prédéfinis pour inspections répétables
• Lignes de mesure « snapping » et liaisons de mesures pour géométries complexes
• Rapports d'essai conformes aux normes (ex. DIN EN ISO 5817) avec groupes d'évaluation et documentation complète

Accessoires & outils (sélection)

• Porte-échantillons en verre 95 x 75 x 2 mm (verre silicate d'aluminium) — ensembles disponibles
• Qeye Cover (capot anti-reflets) pour éliminer la lumière parasite (standard)
• Micromètre d'objet 50 mm, résolution 0.1 mm — certificat d'étalonnage en option
• Produits de nettoyage : chiffons microfibre et nettoyants spéciaux pour verre recommandés pour l'entretien

Caractéristiques techniques

• Champ de vision : 23.7 x 17.8 mm – 3.7 x 2.8 mm (0.933 x 0.7" – 0.146 x 0.11")
• Niveaux de zoom : 0.63x – 1x – 1.6x – 2.5x – 4x
• Caméra : 4K Ultra HD, 12 mégapixels, USB 3.0
• Éclairage : IAI LED (Intelligent Area Illumination)
• Logiciel : Qpix Control2
• Fonctionnement : PC externe (Windows 11 64 bits)
• Dimensions porte-échantillon (L x l x H) : 95 x 75 x 2 mm
• Poids max. de l'échantillon : 5 kg
• Interface : 1 x USB 3.0
• Alimentation : 100–240 V ~1/N/PE, 50–60 Hz
• Consommation : veille ~35 W | fonctionnement ~60 W | max ~100 W
• Dimensions (L x l x H) : 220 x 220 x 260/365* mm (*incl. Qeye Cover)
• Surface requise : 300 x 300 mm
• Poids : 16 kg
• Température ambiante : 18–28 °C
• Humidité max. : 70% sans condensation
