Convoyeur à bande Telebelt® TB 110

horizontalinclinéde transport

Présentation produit

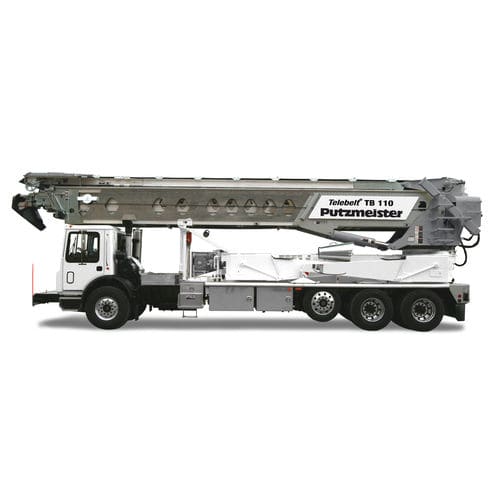

Le Putzmeister Telebelt® TB 110 est un convoyeur à bande télescopique conçu pour une mise en place rapide et une exploitation en zones encombrées ou à faible hauteur libre. Sa flèche télescopique en quatre sections offre jusqu'à 106' 1" (32,34 m) de portée horizontale depuis des hauteurs de travail aussi basses que 15' 9" (4,80 m), assurant un convoyage homogène et sans à-coups. Six options de trémie permettent de manipuler efficacement une grande variété de matériaux — terre, sable, pierre et gravier — à haut débit. Applications typiques : parcs éoliens, barrages et tabliers de ponts lorsque l'accès ou la hauteur est limité.

Caractéristiques principales

• Faible hauteur d'ouverture pour sites confinés
• Six options de trémie pour répondre aux différents besoins
• Mise en place de matériaux à grand volume
• Convoyeur réversible pour inverser le sens d'écoulement

Informations générales
Nombre de sections : 4
Portée horizontale du convoyeur (maximum à 0°) : 106' 1" (32,34 m)
Portée horizontale du convoyeur (maximum à 30°) : 91' 6" (env.)
Largeur de bande du convoyeur : 18"
Longueur du convoyeur d'alimentation : 38' (11,58 m)
Largeur de bande du convoyeur d'alimentation : 18"
Longueur maximale du tuyau d'extrémité : 15' (4,57 m)
Hauteur de déchargement depuis le niveau (maximum à 30°) : 60' 2" (18,36 m)
Hauteur de déchargement depuis le niveau (maximum à -15°) : -20' (-6,11 m)
Capacité nominale convoyeurs principal et d'alimentation par minute (à 0°) : 5 yd³/min (≈ 3,82 m³/min)
Capacité nominale convoyeurs principal et d'alimentation par minute (jusqu'à 20°) : 3,80 yd³/min (≈ 2,90 m³/min)
Capacité observée (à 0°) : 5 yd³/min (≈ 3,82 m³/min)
Portée depuis l'avant du camion (à 0°) : 100' 6" (30,65 m)
Portée depuis l'avant du camion (à 30°) : 86' (26,23 m)
Épandage des stabilisateurs - rotation hydraulique vers l'extérieur et abaissement (avant-arrière) : 23' 1" (7,05/8,17 m)
Charge des stabilisateurs : Avant-Arrière : 34,395 lbf (153 kN)

Spécifications techniques

• Modèle : Telebelt® TB 110
• Sections : 4
• Portée horizontale (0°) : 106' 1" (32,34 m)
• Portée horizontale (30°) : 91' 6" (env.)
• Largeur de bande : 18"
• Longueur du convoyeur d'alimentation : 38' (11,58 m)
• Largeur de bande d'alimentation : 18"
• Longueur du tuyau d'extrémité (max) : 15' (4,57 m)
• Hauteur de déchargement (30°) : 60' 2" (18,36 m)
• Hauteur de déchargement (-15°) : -20' (-6,11 m)
• Capacité nominale (0°) : 5 yd³/min (≈ 3,82 m³/min)
• Capacité nominale (jusqu'à 20°) : 3,80 yd³/min (≈ 2,90 m³/min)
• Capacité observée : jusqu'à 5 yd³/min (≈ 3,82 m³/min)
• Portée depuis l'avant du camion (0°) : 100' 6" (30,65 m)
• Portée depuis l'avant du camion (30°) : 86' (26,23 m)
• Épandage stabilisateurs (avant-arrière) : 23' 1" (7,05/8,17 m)
• Charge stabilisateurs (avant-arrière) : 34,395 lbf (153 kN)
