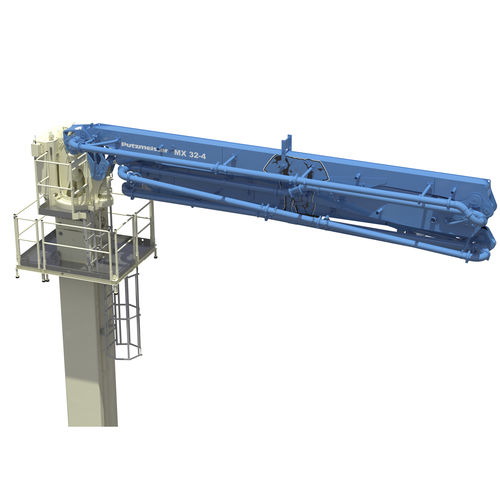

Flèche de distribution de béton MXR 32-4

Présentation
Conçue pour le malaxage et la distribution de béton sur de grands ouvrages civils et industriels, la flèche de distribution stationnaire MXR 32-4 s'applique aux centrales électriques, cavernes, réservoirs GNL, ponts et chantiers de grande hauteur. Sa conception légère facilite le transfert entre sites et permet l'intégration dans des coffrages grimpants, le franchissement autonome d'étages et les installations autoportantes. La tête pivotante compacte sans pièces fixes assure un fonctionnement sûr et l'utilisation de composants standard peu exigeants en maintenance réduit les coûts d'entretien.

Compatibilité
Compatible avec le système de colonne tubulaire Putzmeister RS 850.

Caractéristiques principales

• Inclinaison du premier bras de -10° pour une portée horizontale/profondeur augmentée
• Grande plate-forme de travail offrant accès et espace d'assemblage
• Volume d'huile réduit pour un impact environnemental limité
• Pliage en Z flexible compatible avec la ligne de livraison Putzmeister DN 125/5.5
• Système de déverrouillage rapide à technologie de charnière pour un montage simple et rapide

Informations générales

• Rotation : non spécifiée
• Longueur de l'embout (max) : 7' (env. 2,13 m)
• Poids de la flèche : non spécifié
• Poids du piédestal : non spécifié

Configuration / Variantes

• RS 850 Colonne Tubulaire 29' 6" (9,00 m) : Longueur 29' 6" ; Poids 9900 lbs (env. 4490 kg) avec tuyau
• RS 850 Colonne Tubulaire 19' 7" (6,00 m) : Longueur 19' 7" ; Poids 6142 lbs (env. 2787 kg) avec tuyau
• RS 850 Colonne Tubulaire 9' 8" (3,00 m) : Longueur 9' 8" ; Poids 3596 lbs (env. 1631 kg) avec tuyau
• RS 850 Colonne Grimpante 34' 5" (10,50 m) : Longueur 34' 5" ; Poids 2846 lbs (env. 1291 kg) avec tuyau
• RS 850 Colonne Grimpante 5' 0" (1,50 m) : Longueur et largeur indiquées 7' (env. 2,13 m) ; Poids non spécifié (carrée)

Documents & Médias (disponibles)

• MX Stationary Booms Brochure (EN)
• MX Stationärmäste Prospekt (DE)
• MX Mâts Stationnaires Brochure (FR)
• MXR 32-4 Typenblatt (DE) - fiche technique
• MXR 32-4 Data Sheet (EN) - fiche technique

Spécifications techniques

• Modèle : MXR 32-4
• Système de colonne compatible : Putzmeister RS 850
• Compatibilité ligne de livraison : Putzmeister DN 125/5.5
• Longueur d'embout (max) : 7' (env. 2,13 m)
• Rotation : non spécifiée
• Caractéristiques particulières : inclinaison -10° du 1er bras ; tête pivotante compacte sans pièces fixes ; système de déverrouillage rapide ; composants standard peu entretenus
