Porte à enroulement PLE 1

en acieren aluminium anodisépour l'intérieur

Présentation

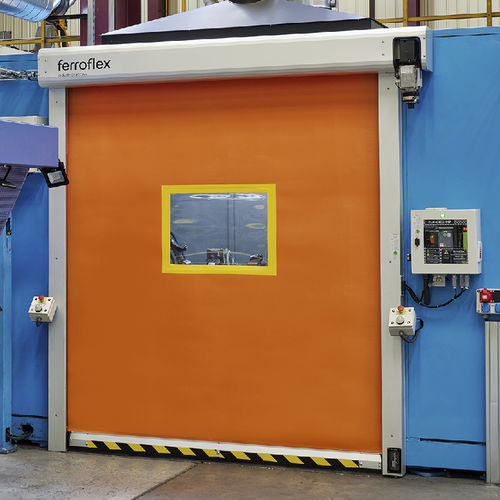

La porte rapide à enroulement est conçue pour une installation sur lignes de production automatisées et dans les enceintes de machines. Elle réduit la durée de cycle grâce à des ouvertures/fermetures rapides et constitue une barrière de protection pour les opérateurs. Le produit est conçu pour répondre aux exigences de sécurité fonctionnelle PLe (EN ISO 13849-1) et SIL3 (EN 62061) et pour s'intégrer pleinement aux systèmes de contrôle de ligne.

Caractéristiques principales

• Vitesse d'ouverture et de fermeture élevée — réglable jusqu'à 2,5 m/s selon les dimensions
• Conçue pour installation sur lignes de production et dans des enceintes de machines dangereuses
• Fonctionne comme barrière de sécurité pour les opérateurs
• Conforme aux niveaux de sécurité fonctionnelle PLe / SIL3
• Toiles disponibles résistantes aux projections de soudure, aux coupures (manipulation de tôles), aux impacts et aux hautes températures
• Structure combinée : aluminium anodisé (extérieur) et acier (intérieur)
• Système de guidage continu sur toute la course du rideau

Applications et utilisations

• Installation intérieure sur lignes de production automatisées ou enclos de machines
• Zones nécessitant un temps de cycle minimal et la protection des opérateurs (presses, cellules robotisées, manutention de tôles)

Équipements optionnels / variantes

• Toile spéciale 2 mm pour environnements de soudure/coupe/hautes températures
• Capteurs certifiés et dispositifs de sécurité additionnels sur demande

Couleurs

• RAL 5000
• RAL 7037
• RAL 2004

Hublots / vision

• Hublot transparent
• Hublot avec filtre UV

Intégration et contrôle
L'armoire de commande permet la connexion à un automate (PLC) via signaux analogiques et numériques pour le suivi et le pilotage de l'état de la porte. Un détecteur magnétique de catégorie 4 est fourni en standard ; des détecteurs certifiés d'autres fabricants peuvent être intégrés selon l'architecture de sécurité cliente.

Documentation & téléchargements
Fiches techniques et catalogues dédiés au modèle sont disponibles en téléchargement (fiche produit, schémas de câblage, documentation sécurité).

Caractéristiques / spécifications techniques

• Dimensions maximales : 4000 x 4000 mm
• Usage : intérieur, sur lignes de production ou enclos de machines dangereuses
• Structure : combinée — aluminium anodisé (extérieur) et acier (intérieur)
• Vitesse d'ouverture : réglable jusqu'à 2,5 m/s (selon dimensions)
• Toile : options incluant variantes résistantes aux projections de soudure, coupures, chocs et hautes températures ; option toile 2 mm pour soudure/coupe/hautes températures
• Guidage : système de guidage continu sur toute la course
• Normes : conçu pour PLe (EN ISO 13849-1) et SIL3 (EN 62061) ; détecteur magnétique catégorie 4 en standard
