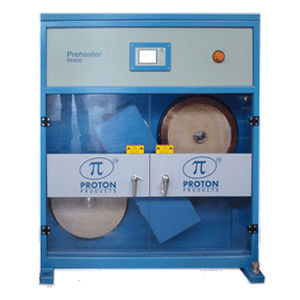

Préchauffeur PH450 Series

Détails du produitLa série ProTHERMIC™ PH est une gamme complète de préchauffeurs par induction à haute fréquence qui utilise la dernière technologie de pointe à haute fréquence à l'état solide. Le préchauffage des fils est une opération essentielle pour éliminer l'humidité des fils, améliorer les caractéristiques de dénudage et éviter les défauts liés aux trous d'épingle et aux parties dénudées.Pour le préchauffage par induction des fils de cuivre, de cuivre gainé et d'aluminium, solides et toronnés, jusqu'à 200°C (300°C pour les modèles à haute température (-HT)) avant l'extrusion de l'isolant.Améliore l'adhérence de l'isolant au fil et les caractéristiques de dénudage, en particulier à des vitesses de ligne élevées.Taux de transfert de puissance au fil le plus élevé EEE 96% (Electrical Energy Efficiency) assurant des pertes minimales et une utilisation maximale de la puissance disponible.Utilise un algorithme de contrôle parabolique pour assurer un degré élevé de précision de chauffage pour toutes les vitesses de ligne et toutes les tailles de fil.Mesure de la température InteliTHERM par "rayonnement spectral" intégrée (en option) pour une plus grande précision de la mesure et du contrôle de la température du fil.Préchauffe les fils solides jusqu'à 4,5 mm de diamètre et les fils toronnés jusqu'à 5,64 mm de diamètre.Logé dans des boîtiers robustes pour résister aux environnements industriels difficiles.Contrôlé à l'aide d'une unité d'affichage à interface LCD conviviale, basée sur des menus.Disponible avec des interfaces de communication standard montées en standard ou en option.Disponible en différents modèles de puissance de sortie adaptés à tous les budgets et à toutes les vitesses de ligne.Disponible en modèles de tension d'alimentation secteur triphasée 400 et 480 VAC.IntroductionLa jauge de température à fil sans contact Proton InteliTHERM™ à rayonnement spectral est désormais disponible pour une utilisation avec les préchauffeurs nouveaux ou existants. Les préchauffeurs Proton ont un haut degré de précision pendant le préchauffage, cependant pour certaines applications où la stabilité et la précision de la température sont critiques, l'utilisation du dispositif InteliTHERM™ SRTG peut encore améliorer la stabilité de la température. La série InteliTHERM™ SRTG se connecte directement au module de contrôle du préchauffeur, ce qui permet un retour et un contrôle rapides et précis de la température. Le fonctionnement du préchauffeur devient ainsi aussi simple que de régler la température et d'appuyer sur "go".TechnologieLa jante de la poulie de court-circuit est fabriquée à partir d'un alliage de cuivre spécial qui présente une conductivité électrique élevée et une bonne résistance à l'usure. La poulie isolante est fabriquée à partir d'un tissu lié à la résine qui présente une bonne résistance à l'usure et une faible conductivité thermique afin de minimiser la perte de chaleur entre le fil et la poulie. Les poulies sont montées sur des roulements à billes à double rangée et à faible frottement afin de minimiser la force de traînée (augmentation de la tension) sur le fil lorsqu'il passe dans le préchauffeur. Les deux poulies sont usinées avec précision pour garantir une tension uniforme sur le fil, réduisant ainsi les problèmes de SRL dans les applications de câbles de données et de télécommunications. Le préchauffeur est alimenté par une entrée secteur triphasée, convertie en alimentation haute fréquence par un onduleur spécialement conçu, dont la sortie est automatiquement ajustée pour fournir la puissance nécessaire au maintien de la "température préréglée" requise, quelle que soit la taille du fil ou la vitesse de production. Le préchauffeur est entièrement protégé contre les pertes de phase de l'alimentation secteur ou les baisses de tension.SpécificationsModèlePH450-20-400PH450-20-480PH450-25-400Puissance de sortie maximale / kW202025Tension d'alimentation triphasée / VAC (valeur efficace ligne à ligne)400480400SpécificationsMinimumTypiqueMaximumUnitésDiamètre du pied de la poulie450mmDiamètre du fil massif14.5mmDiamètre du fil multibrin5.64mmSection transversale du fil toronné25mm2Température de préchauffage du fil200°CTension continue du fil2005Naugmentation de la tension du fil (à une vitesse de ligne de 1500m/min)1NFréquence d'alimentation4765HzHauteur de la ligne de fil98010001020mmPoids500kgTempérature de fonctionnement545°CIProtection contre les agressions (zones d'entrée/sortie du fil et compartiment de la poulie uniquement)IP53Direction du filGauche-matériau du filCuivre / Cuivre plaqué / Aluminium / SpécialInterfaces standard*Un câble de conversion RS-232-USB est disponible en option pour la connexion à des ordinateurs équipés d'un port USB.Options(doivent être spécifiées pour l'installation au moment de la fabrication ; ne peuvent pas être installées ultérieurement)Sortie de courant de boucle de fil0 à +10 V sortie proportionnelle à 0 à 2000A(rms) courant de boucle de filInterfaces de communicationPROFIBUSSerrure de porteolendoïdeBloque la(les) porte(s) d'accès jusqu'à l'arrêt complet du mouvement des poulies.Socle de hauteurPorte la hauteur nominale de la ligne à 43″ (1092mm).Portes jumeléesPour une utilisation dans les espaces confinés de l'usine où la porte simple standard est trop grande (ne s'applique pas aux PH160, PH450 ou PH600)Caractéristiques / Spécifications techniquesModèle : Série PH450Puissance de sortie maximale : 20-25 kWTension d'alimentation triphasée : 400/480 VACDiamètre de la racine de la poulie : 450 mmDiamètre du fil massif : 1-4,5 mmDiamètre du fil toronné : jusqu'à 5,64 mmSection transversale du fil toronné : jusqu'à 25 mm²Température de préchauffage du fil : jusqu'à 200°CCTension continue du fil : jusqu'à 2005 NWAugmentation de la tension du fil (à 1500m/min) : 1 NPFréquence d'alimentation : 47-65 HzHauteur de la ligne de fil : 980-1020 mmPoids : jusqu'à 500 kgTempérature de fonctionnement : 5-45°CI Protection de l'accès : IP53 (zones d'entrée/sortie des fils et compartiment des poulies uniquement)Sens des fils : De gauche à droite ou de droite à gaucheMatériau du fil : Cuivre / Cuivré / Aluminium / Spécial
