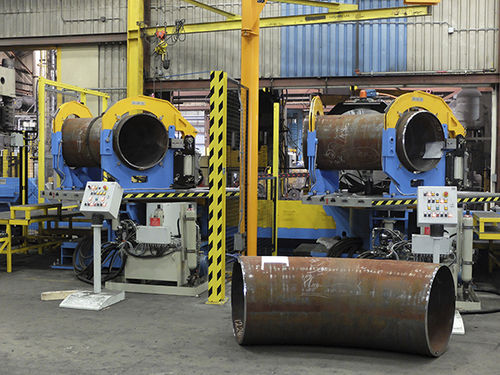

Chanfreineuse stationnaire BB

pour l’usinage de coudesà grande vitesse

Fonctions Il s’agit de réaliser les chanfreins sur des coudes bruts après fabrication. Description C’est la version la plus aboutie des versions BB –bancs de chanfreinage à très grande vitesse- adaptée pour l’usinage de coudes, pour des travaux de grande série. Tous les éléments mécaniques sont motorisés ce qui offre à cette version une convivialité d’utilisation hors normes. La tête d’usinage se déplace automatiquement d’une table à l’autre permettant ainsi de diminuer les temps d’attente dus aux opérations de chargement et de déchargement des coudes. Son avance plateau motorisée permet la gestion d’un déroulement de copeaux constant. Ce procédé offre une grande qualité d’usinage et un allongement de la durée de vie des outils. Cette version dispose d’un pupitre de commande complet à même de gérer tous les mouvements par simple pression sur boutons ou par réglage sur écran tactile des différents paramètres. Machines de chanfreinage de coudes (2) Caractéristiques techniques Diamètres de coudes compris entre 16’’ (406.4 mm) et 42’’ (1066.8 mm) pour une épaisseur maximum de 50,8 mm sur un acier carbone type XC45. 4 chariots porte-outils avec suivi de profil sont montés sur le plateau tournant. Ce dispositif, grâce à un galet qui roule sur le diamètre intérieur du tube permet aux outils de suivre l’ovalisation du coude. Usinage du chanfrein (30°,37.5°, composés), du talon et du délardage intérieur en une seule opération. Système hydraulique pour le bridage des coudes. (temps de chargement et déchargement diminués)
