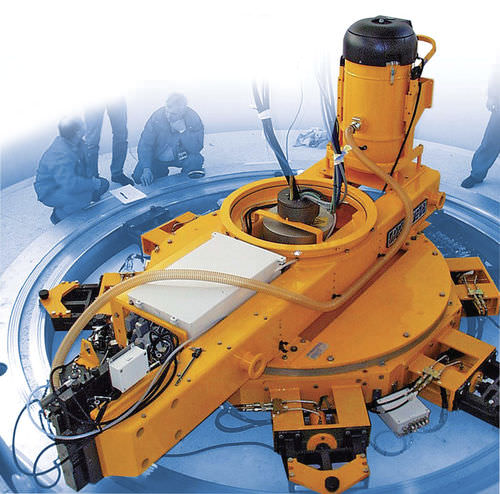

Machine de découpe pour métal US 3000
de tubesCNCde soudage à l'arc

machine de découpe pour métal
machine de découpe pour métal
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Matière traitée
pour métal
Produit traité
de tubes
Type de commande
CNC
Fonction combinée
de soudage à l'arc
Autres caractéristiques
orbitale
Course X

150 mm (6 in)

Diamètre de tube

Min: 120 mm (5 in)

Max: 150 mm (6 in)

Description

Travail à effectuer: Différents modules adaptés sur la table croisée permettant d'usiner et de souder de 3 370 à 4 070. Tournage: Porte outil monté sur chariot Z. Travail effectué: surfaçage - gorge - alésage - chainfreinage. Fraisage: Moteur hydraulique: 5 kW-200 tr/mm-30 daN.m. Cone SA40 pouvant recevoir tous types de fraise (carbure rapide). Rectification: Moteur électrique: 360 V 2,2kW- 1 200 à 1900 tr/mn- 14N.M. Variation de vitesse meule de 3000 à 6000 tr/mn. Accepte des meules de 120 à 150 mm. Modules de Soudage: Soudage MIG pour rechargement sur cuve. Soudage TIG pour rechergement sur couvercle. Montage envers soudure plafond. Le clampage hydraulique est assuré par 8 vérins ayant chacun une pousseé de 10T sous 250 bars. Blocage des mors mécaniques aprés réglage et clampage par écrou, pas fin Poids: 4500 kg. Groupe Hydraulique: Puissance: 11 kW. 2 pompes à débit variable pour les moteurs et fraisage. 1 pompe haute pression: 120 bars. Débit: 40 l/mn maxi - pression: 120 bars. Débit: 25 l/mn maxi pour module fraisage sous 120 bars. Table croisee en bout de bras d'usinage: Module d'avance renvoi d'angle électrique. Moteur électrique. 18 V - 75 W - R = 1/737. Course: 150 mm suivant les 2 axes X et Z. Lecteur au 1/100* mm. Vis à bille précontrainte. Module d'avance manuelle pour rectification. AUTOMATE DE GESTION DES OPERATIONS Pupitre tactile, permettant de gérer toutes les opérations d'usinage et de soudage. Télécommande tactile pour positionnement aux abords immédiats de la machine en position de travail. DISPOSITIF DE SURVEILLANCE A DISTANCE 2 caméras de télésurveillance : - 1 pour l'usinage. - 1 pour le soudage.
